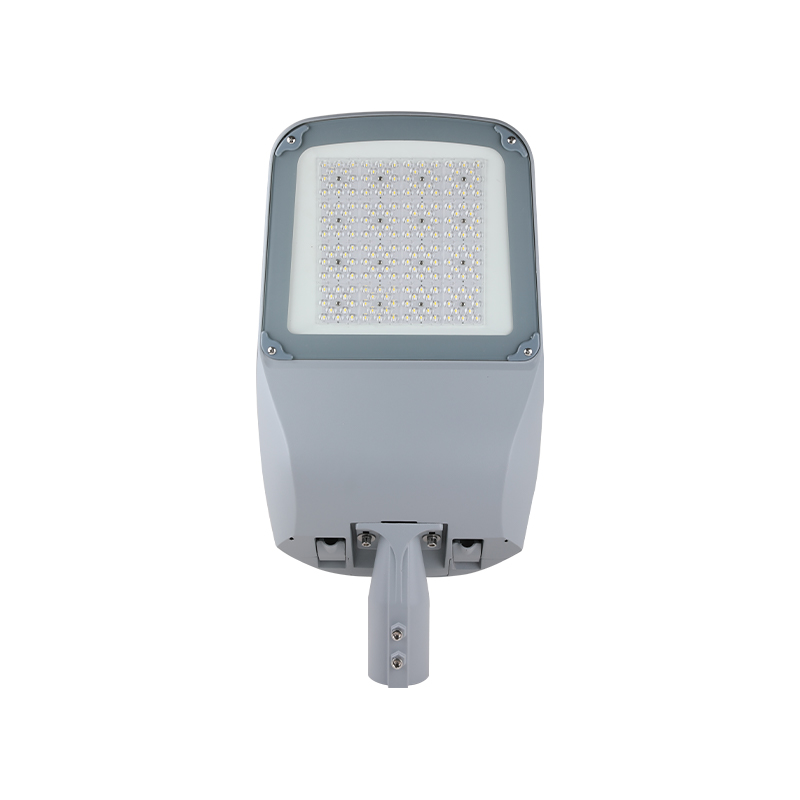

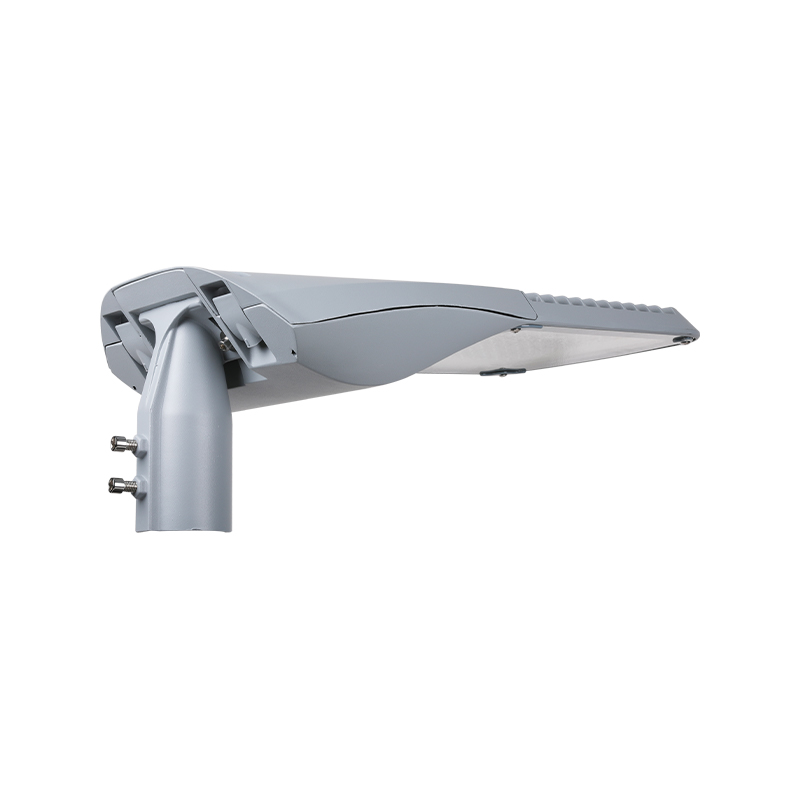

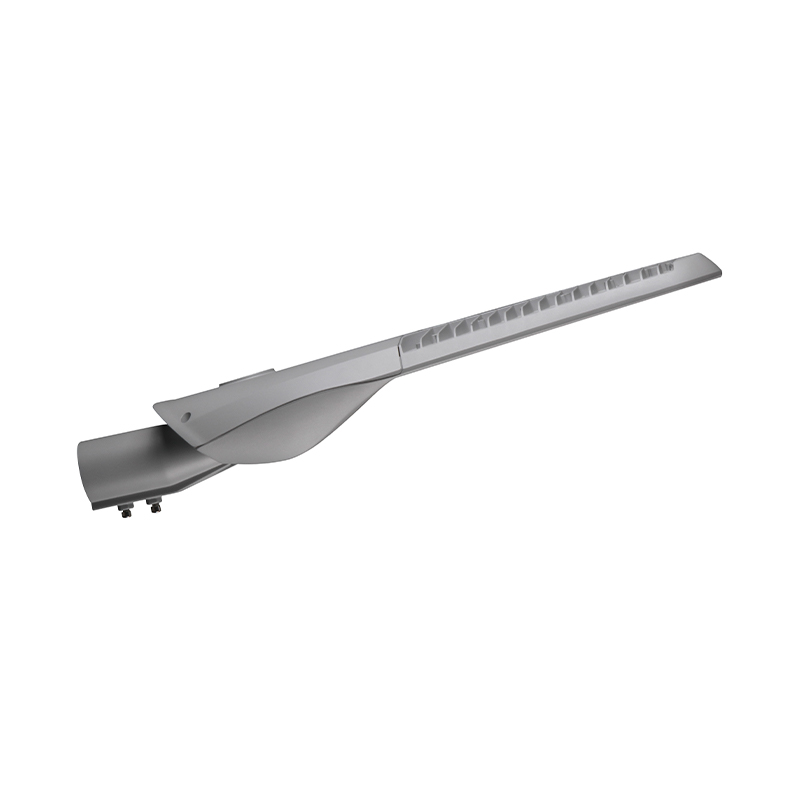

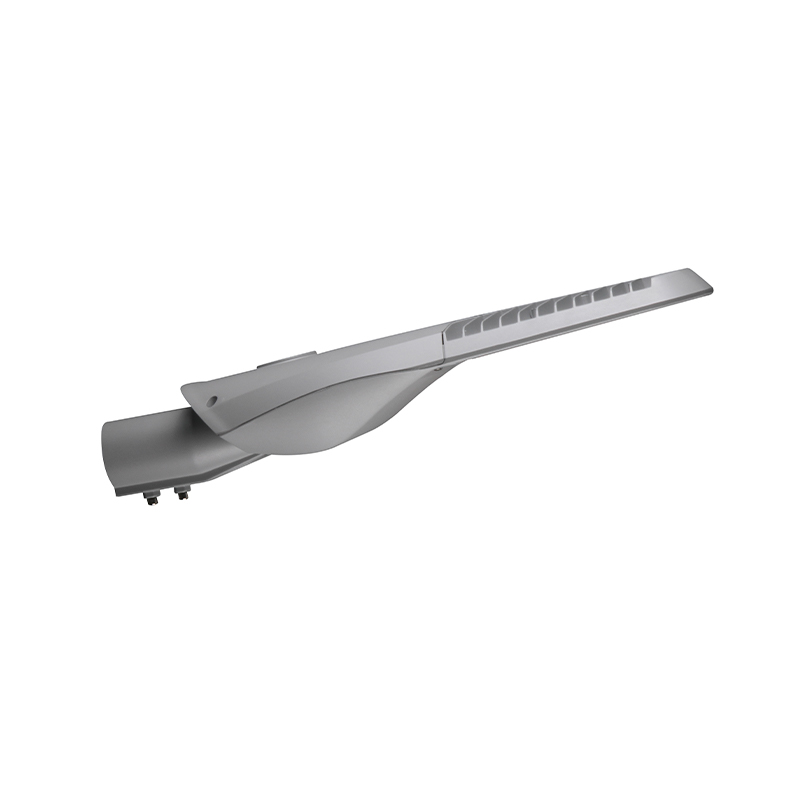

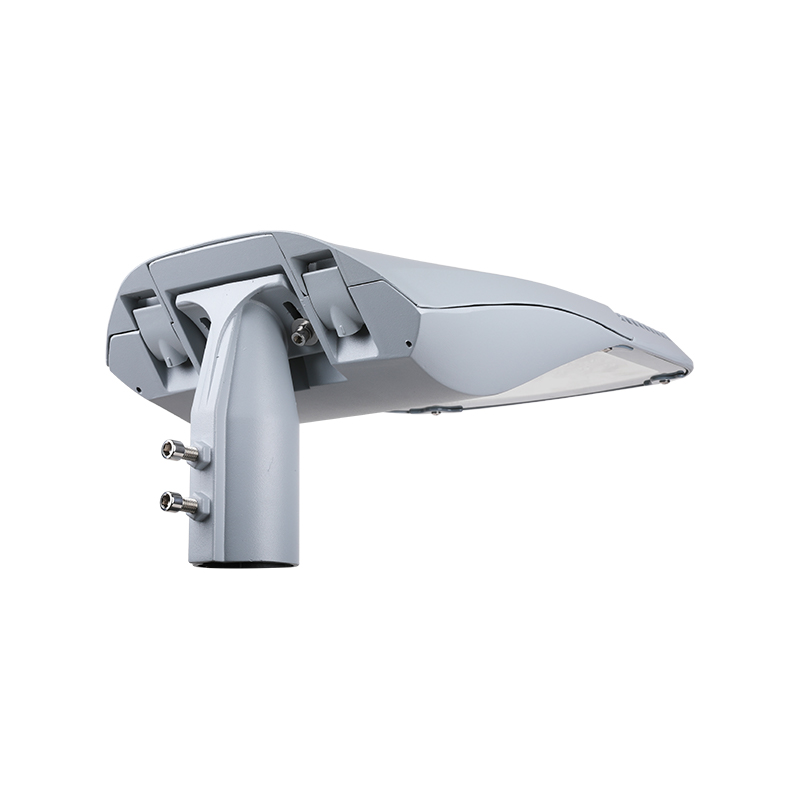

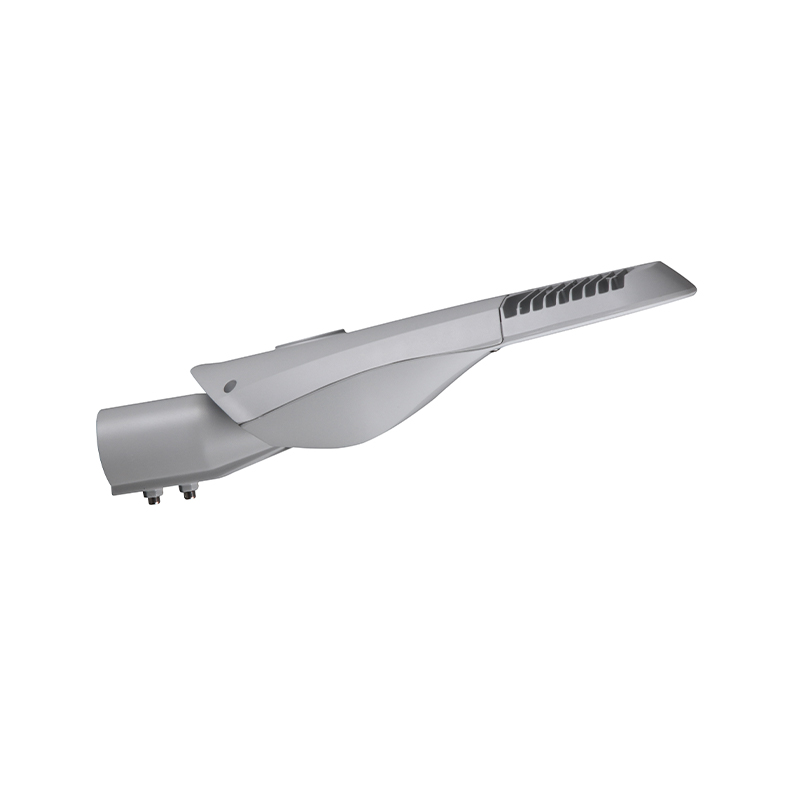

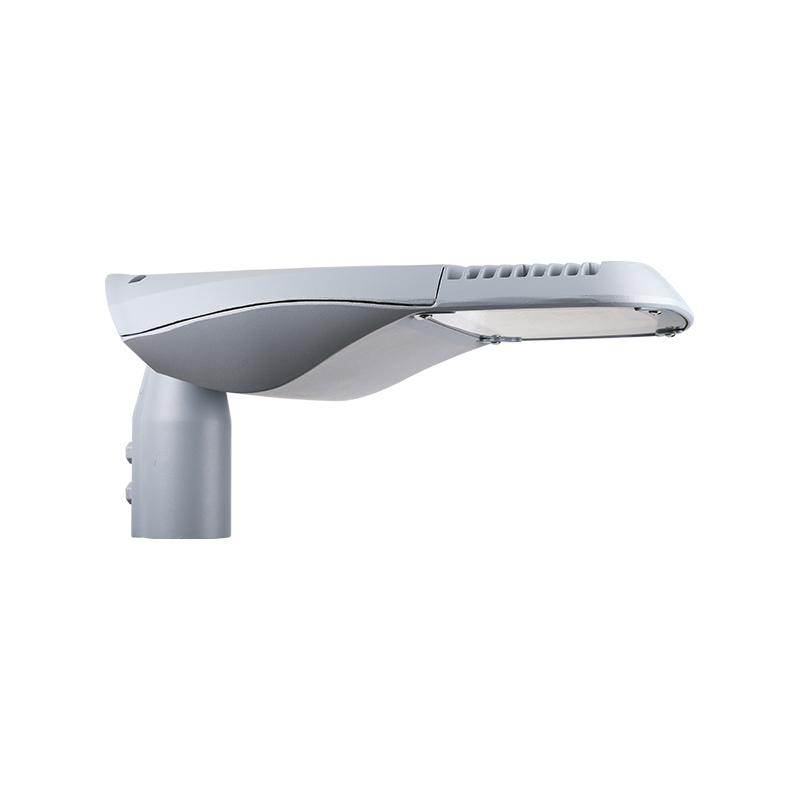

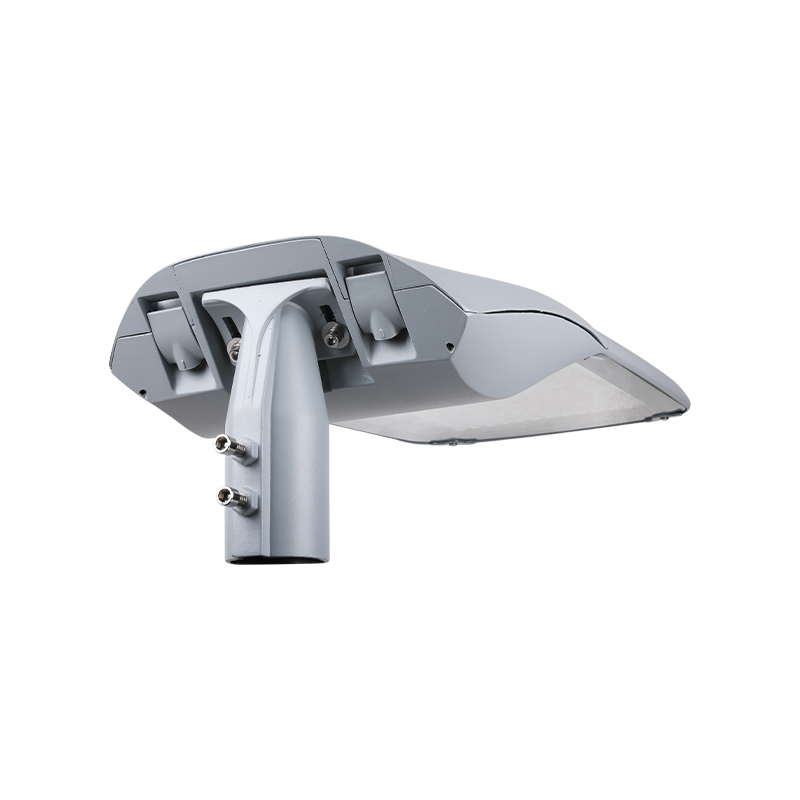

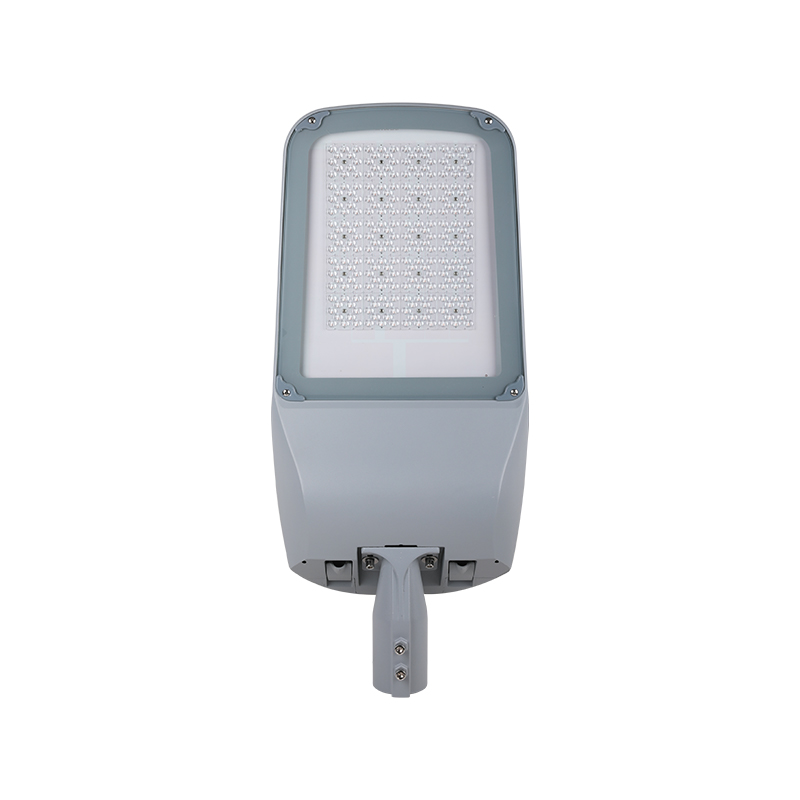

Name: 3030/5050 SMD LED 칩 FORTUNE 시리즈 LED 가로등
Brand: Jiangsu Dingrui Lighting Technology Co., Ltd.

제품 설명

FORTUNE은 다양한 시나리오에 맞게 세 가지 크기를 제공하여 프로젝트의 유연성과 비용 효율성을 크게 향상시킵니다. 동시에 이 장치는 측면 입구 및 기둥 상단 설치의 다양한 요구를 충족할 수 있는 조정 가능한 각도 소켓을 지원하여 사용자에게 큰 편의를 제공합니다.
유지 관리 측면에서 이 장치는 도구 없이 쉽게 기어 박스를 열 수 있으며 기어 트레이 교체도 매우 편리하여 유지 관리의 어려움을 크게 줄이고 서비스 수명을 연장합니다. 채택된 광학 렌즈 디자인은 비대칭 배광을 구현할 뿐만 아니라 눈부심을 효과적으로 감소시키고 빛의 균일성을 향상시켜 사용자에게 보다 편안한 조명 경험을 제공합니다. 장비의 LED 광원과 기어박스 디자인도 향후 업그레이드 가능성을 갖고 있다. 사용자는 장비의 성능을 더욱 향상시키기 위해 필요에 따라 쉽게 교체할 수 있습니다.

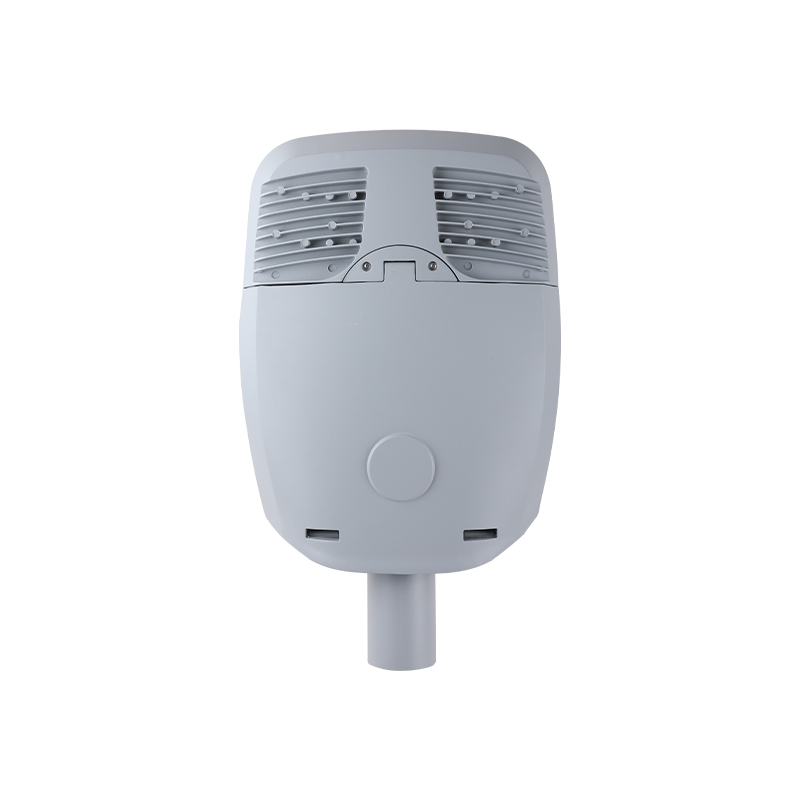

본체는 고압 다이캐스트 알루미늄으로 만들어졌으며 표면은 부식 방지 폴리에스테르 분체 코팅으로 덮여 있습니다. 아름답고 내구성이 있을 뿐만 아니라 내식성도 뛰어나 다양한 복잡한 환경에 적응할 수 있습니다. 방열판 설계는 효율적인 방열 기술을 채택하여 장기간 작동 중에 장비의 안정성과 안전성을 보장하고 장비의 서비스 수명을 효과적으로 연장합니다.

주요 용도

도로 및 고속도로

교량

도시 및 주거 지역

광장 및 보행자 구역

기술 사양

사양

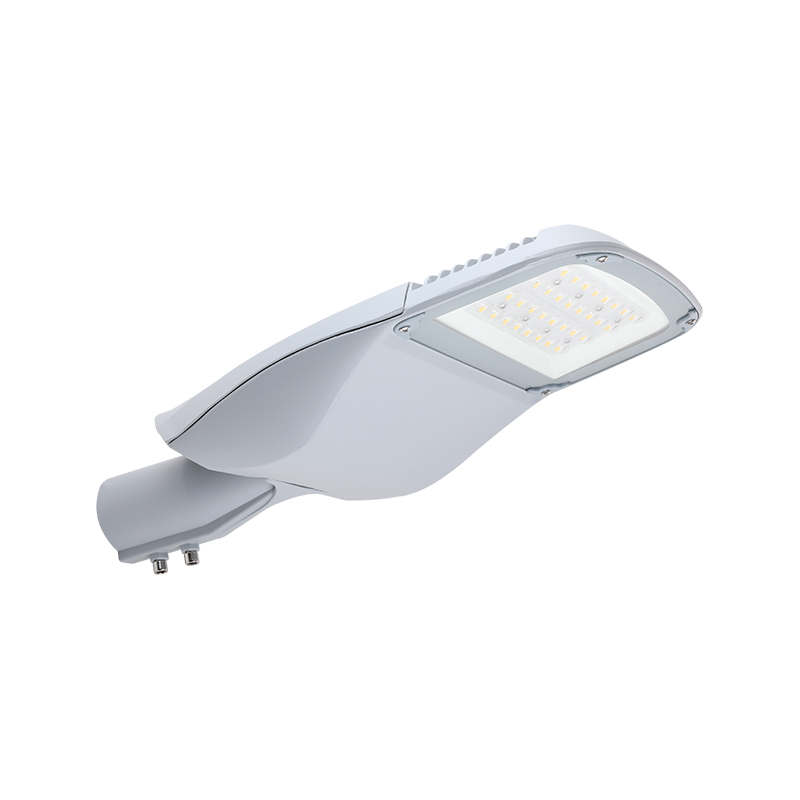

미니

미디

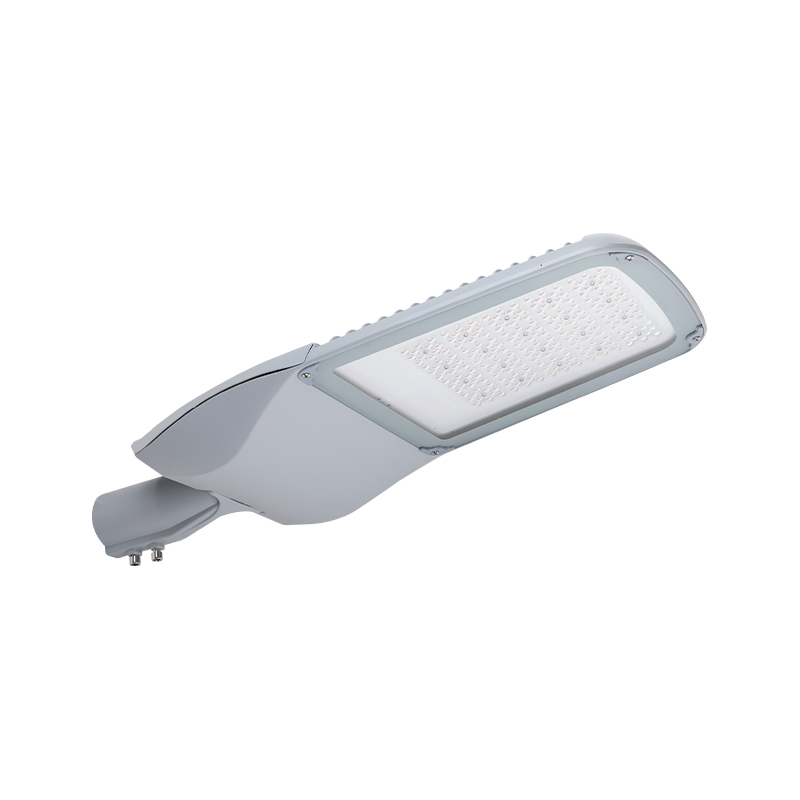

맥시

와트수

50-80w

80-150w

100-200와트

입력 전압

100-277V/50-60Hz

색온도

3000-6500K

연색성 지수

연립지수>70

작동 온도

-40 ℃ ~ 50 ℃

하우징 소재

ADC12

수신 보호

IP66

충격강도

IK08

서지 보호

10KV/20KV

디퓨저

강화유리

마개 직경

60mm

무게

5.9kg

7.5kg

8.8kg

세부적인 디자인

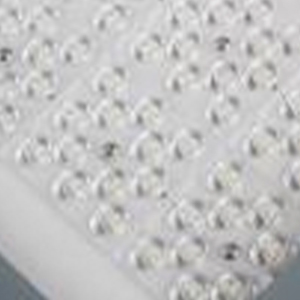

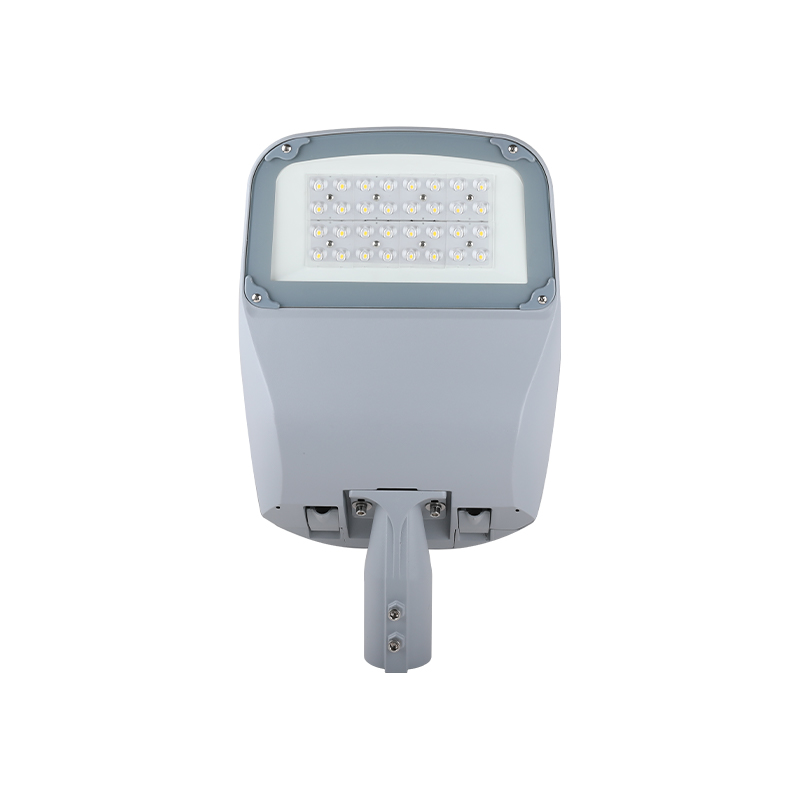

LED 칩
Lumileds 3030 및 5050 LED 칩은 조명 기구 효율이 최대 150lm/w이고 수명이 50,000시간입니다.

광제어(옵션)

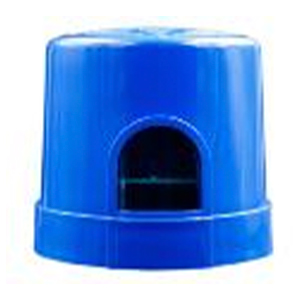

NEMA 소켓 및 광전지/단락 캡 옵션.

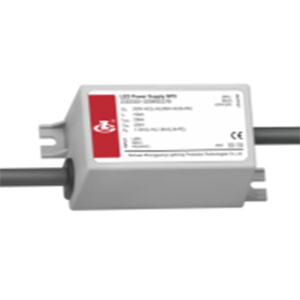

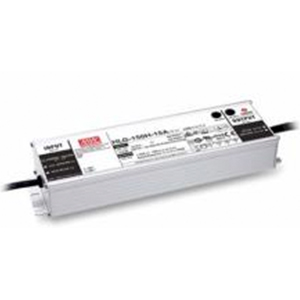

전원 공급 장치
고성능 LED 드라이버
- 요청 시 0~10v 조광
- 드라이버 브랜드는 다음 중 선택할 수 있습니다.
MOSO, Meanwell, 필립스, 오스람.

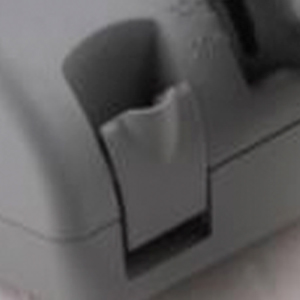

버클

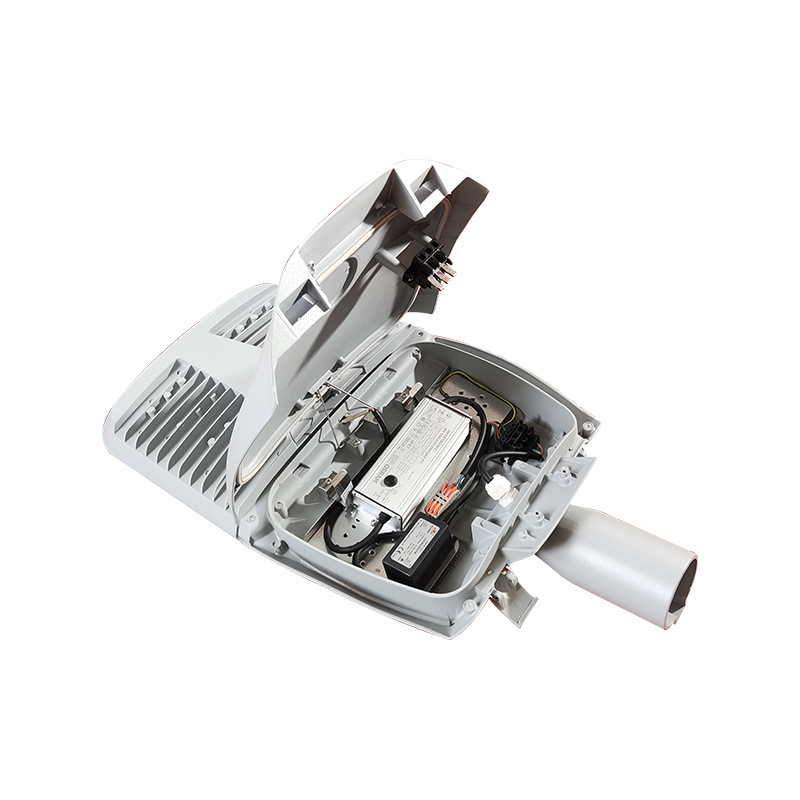

도구 없이 기어실을 열 수 있어 유지 관리가 쉽습니다.

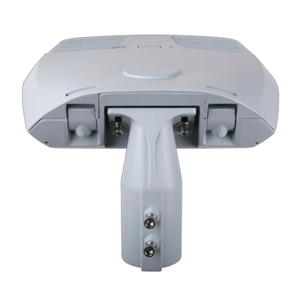

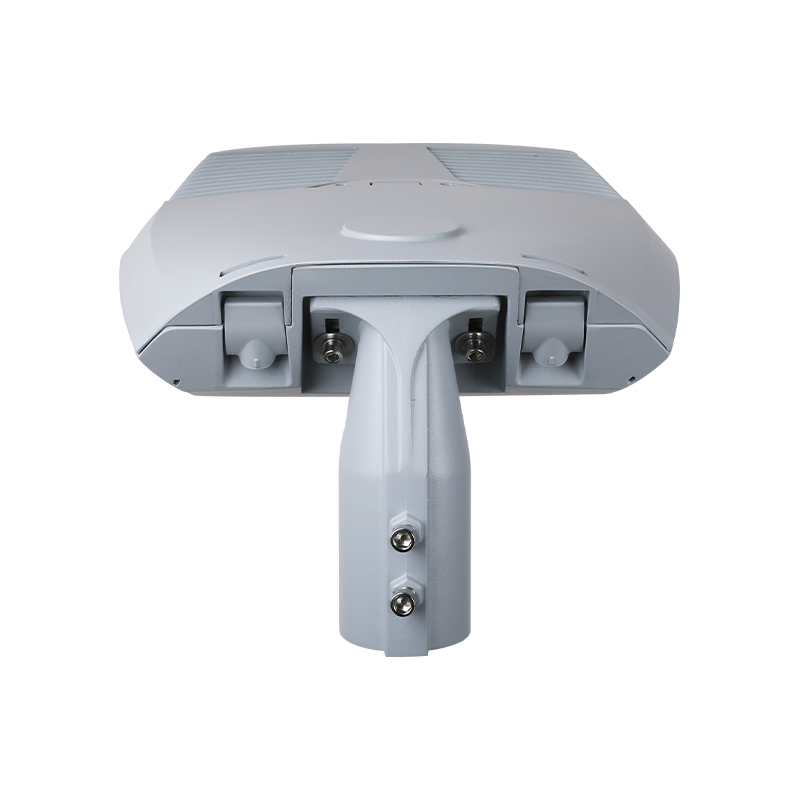

마개

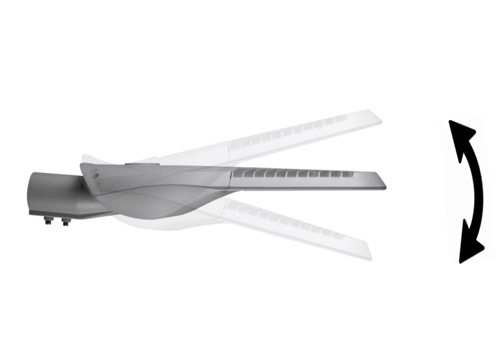

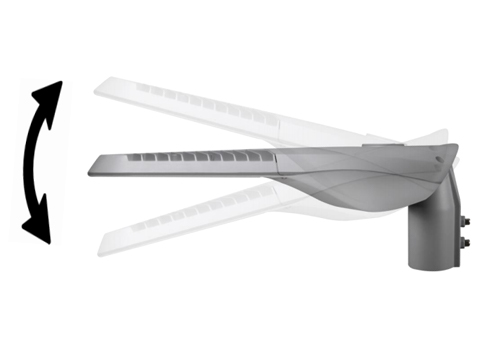

측면 입구 및 포스트 상단 장착을 위해 0°~±15°의 넓은 각도 조절이 가능합니다.

전원 차단기
기어실을 열거나 닫은 후 등기구를 자동으로 꺼서 유지 관리 시 작업자의 안전을 보장합니다.

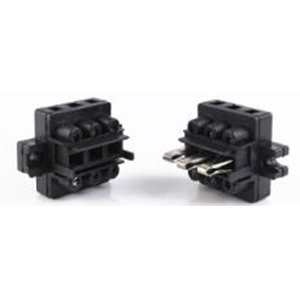

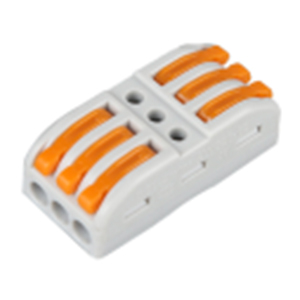

커넥터
도구가 필요 없는 빠른 플러그인 커넥터로 시간을 절약할 수 있습니다.

SPD
10kv(20kv 옵션) 서지 보호 장치, LED 전원 공급 장치에 대한 보다 안정적인 보호.

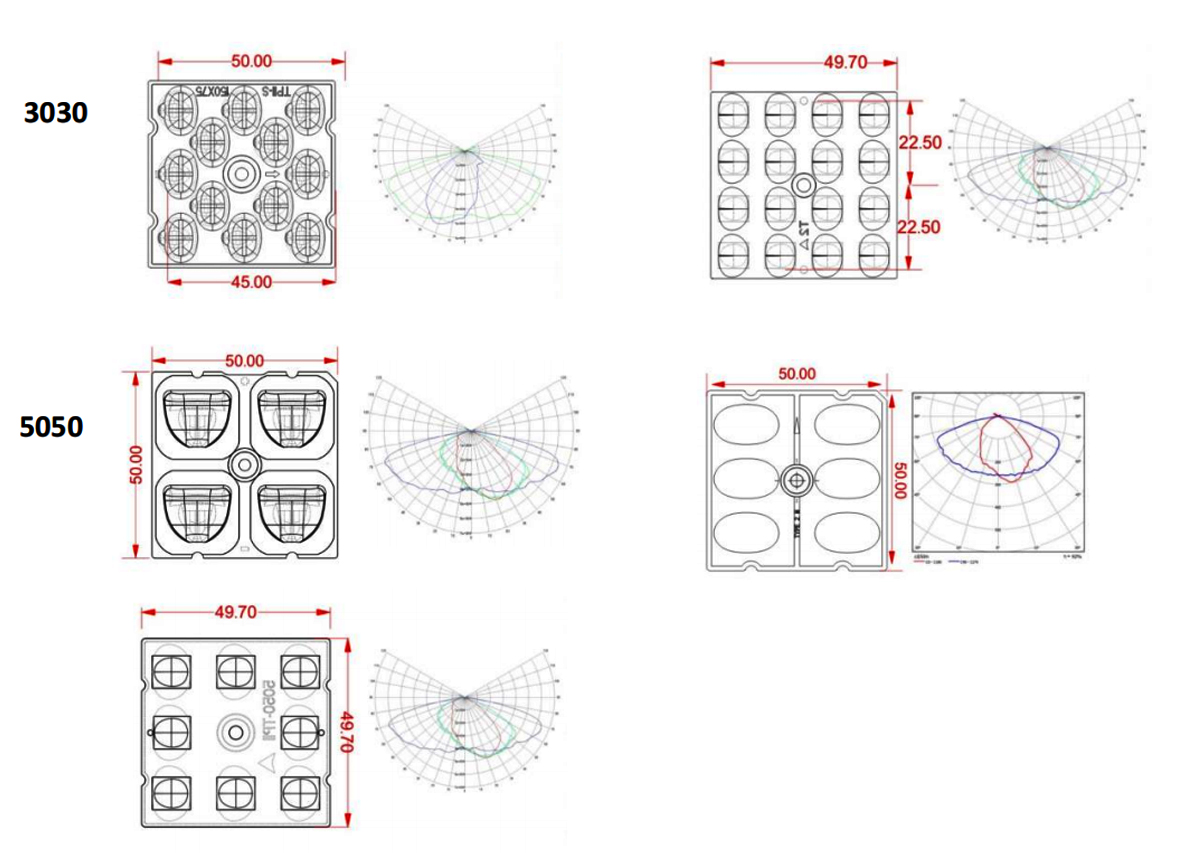

광학 사용 가능

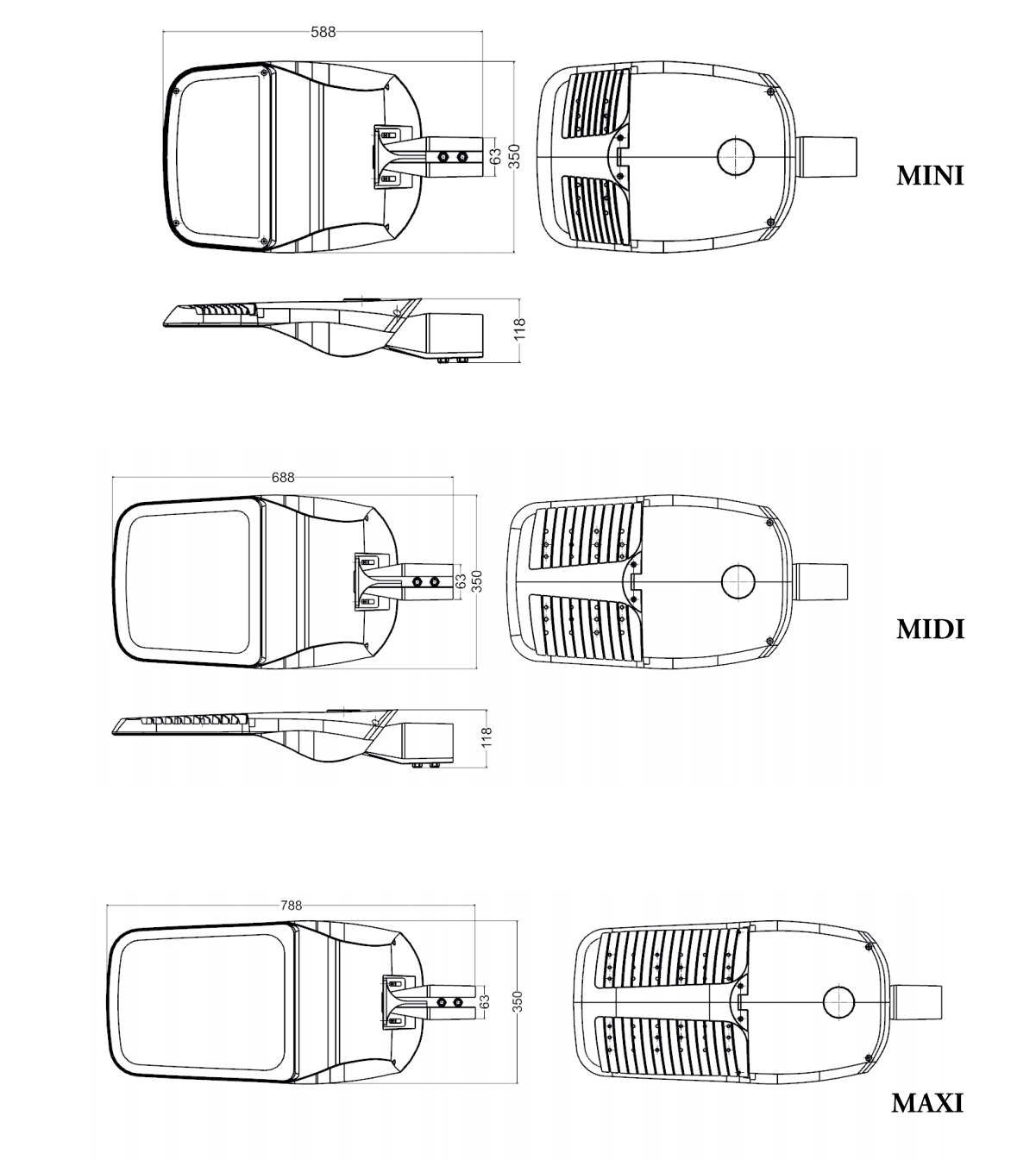

치수(mm)

주문 정보

주문 코드

LED 유형

LED 수량

광학
수량

정격 와트

등기구
효율성 최대

광속

CCT

CRI

FTE101

3030

80w

120lm/w

9600lm

3000K-6500K

>70

FTE102

5050

60와트

140lm/w

8400lm

3000K-6500K

>70

FTE103

5050

80w

140lm/w

11200lm

3000K-6500K

>70

FTE201

3030

144

100와트

120lm/w

12000lm

FTE202

3030

192

150w

120lm/w

18000lm

3000K-6500K

>70

FTE203

5050

100와트

140lm/w

14000lm

3000K-6500K

>70

FTE204

3030

120w

140lm/w

16800lm

3000K-6500K

>70

FTE301

3030

240

200와트

120lm/w

24000lm

3000K-6500K

>70

FTE302

3030

288

200와트

130lm/w

30000lm

3000K-6500K

>70

FTE303

5050

150w

140lm/w

21000lm

3000K-6500K

>70

FTE304

5050

200와트

140lm/w

28000lm

3000K-6500K

>70

FTE305

5050

144

200와트

150lm/w

35000lm

3000K-6500K

>70

비고:
- 프로젝트 요청에 따라 전력량을 맞춤 설정할 수 있습니다.
- 표준 하우징 페인팅 색상은 짙은 회색이며, 요청 시 다른 색상으로 페인팅할 수 있습니다.

물류데이터

모델

포장 단위
(PC/판지)

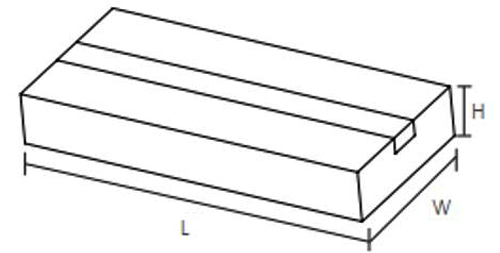

상자 크기(mm)
(길이*너비*높이)

순중량

총중량

볼륨

포춘 미니

630*390*180mm

5.9kg

6.5kg

44.2dm³

포춘 미디

730*390*180mm

7.5kg

8.3kg

51.2dm³

포춘 맥시

830*390*180mm

8.8kg

9.8kg

58.3dm³

설치

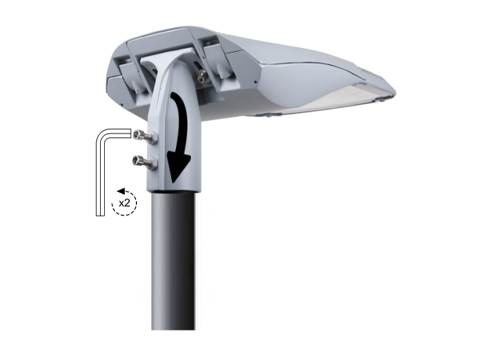

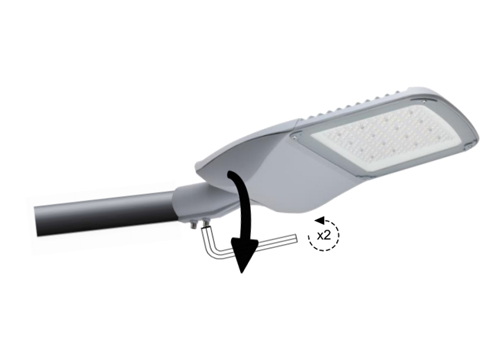

육각렌치로 등기구를 기둥에 조이세요.

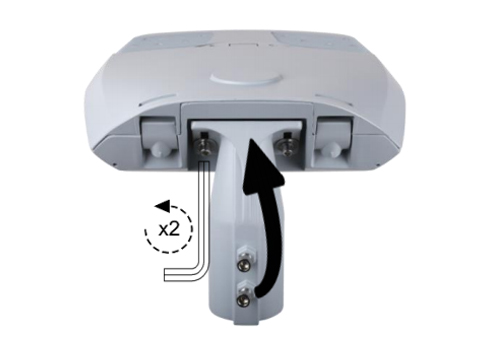

육각 렌치로 나사를 풀고 꼭지 조정 장치를 측면 진입 위치로 돌립니다.

등기구를 설치하는 데 필요한 수공구는 단 하나입니다.

-15° ~ 15°.
마개 각도는 -15°,-10°,0°,5°,10°,15°로 조정할 수 있습니다.

-15° ~ 15°
마개 각도는 -15°,-10°,0°,5°,10°,15°로 조정할 수 있습니다.

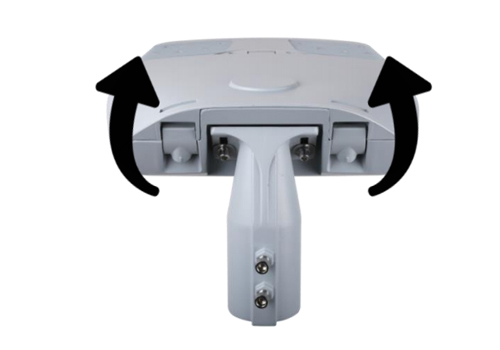

두 개의 버클을 눌러 기어실을 엽니다.

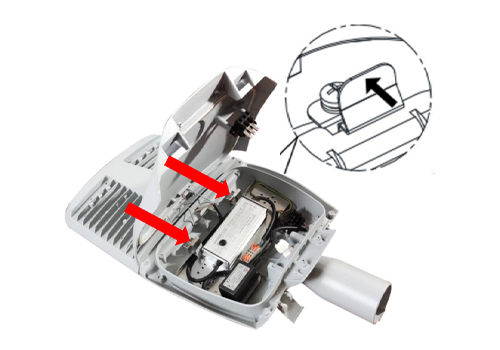

기어실 커버를 잠금 위치에 놓고 클립 2개를 밴드별로 밀어 기어 플레이트를 꺼낸 후 고장난 전자 부품을 새 부품으로 교체한 후 기어실을 잠급니다.

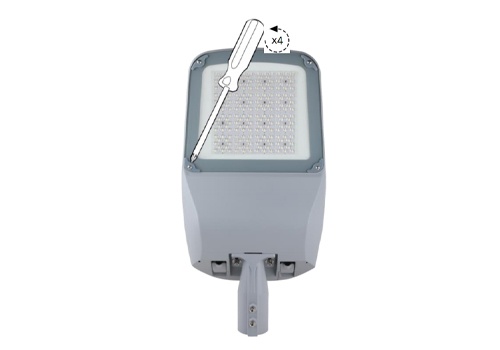

나사를 풀고 유리를 제거한 다음 PCB에 잠긴 나사를 계속 풀고 고장난 PCB를 제거하고 새 것으로 교체하십시오. 각 부분을 뒤로 단계별로 연결하고 조여주세요.
