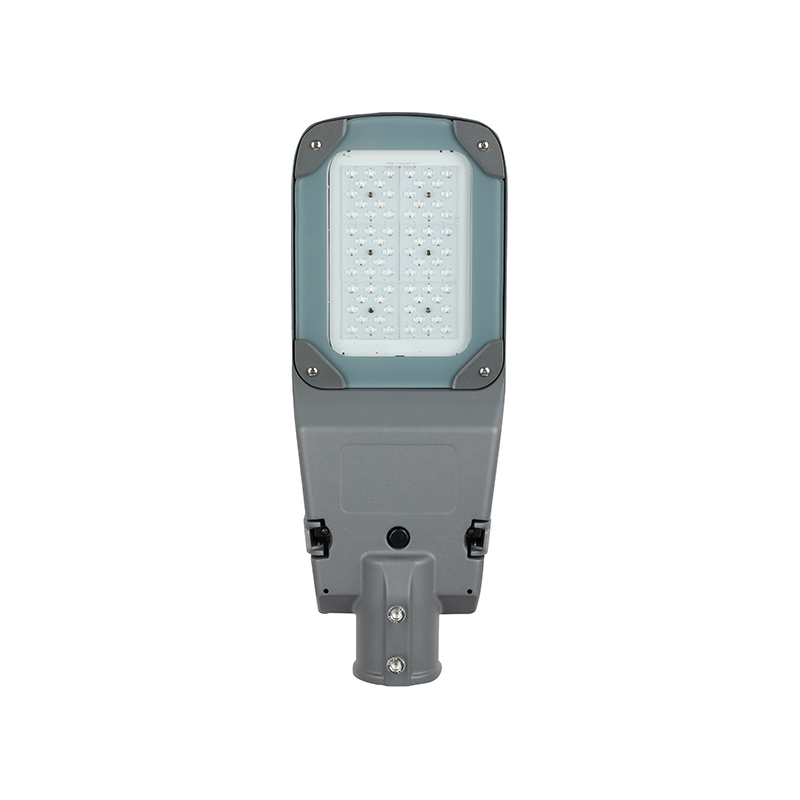

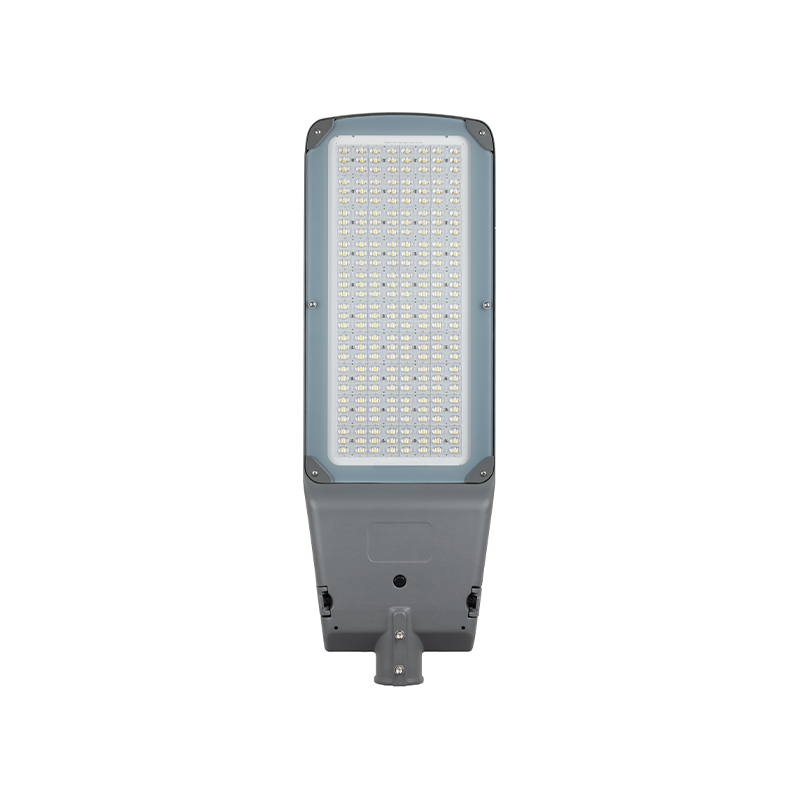

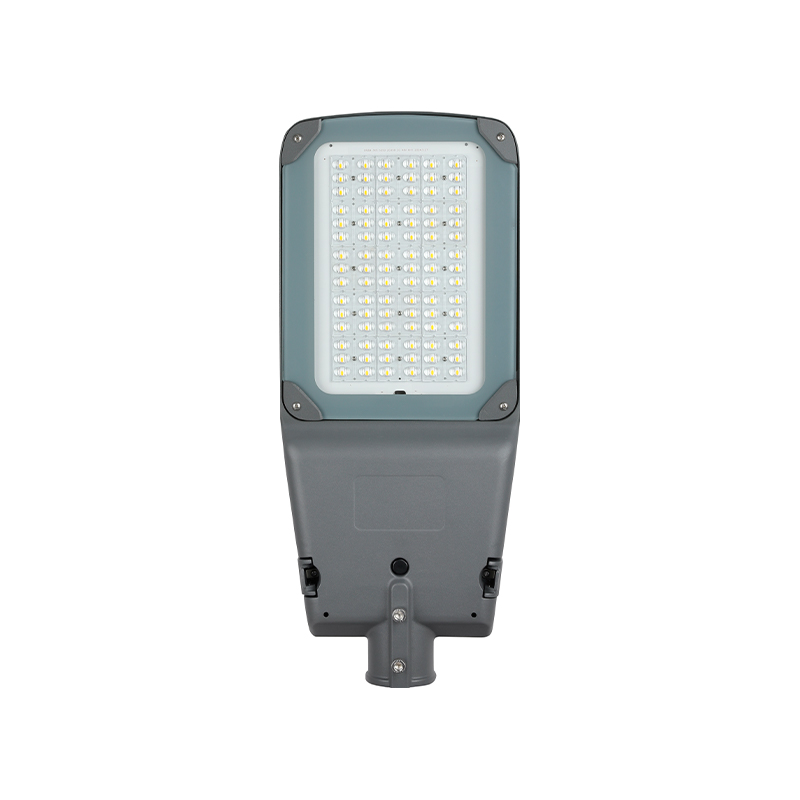

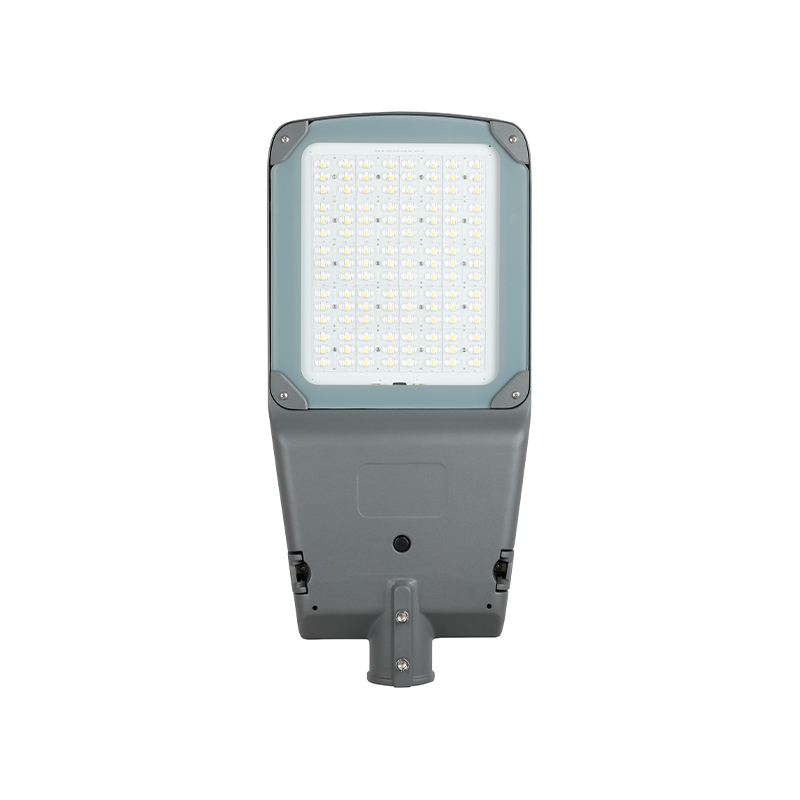

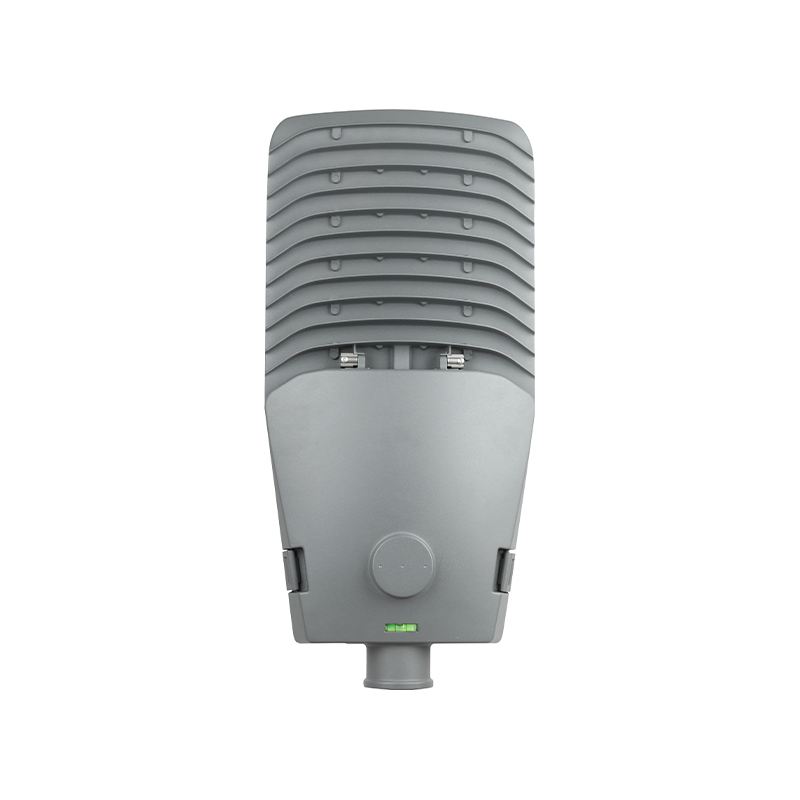

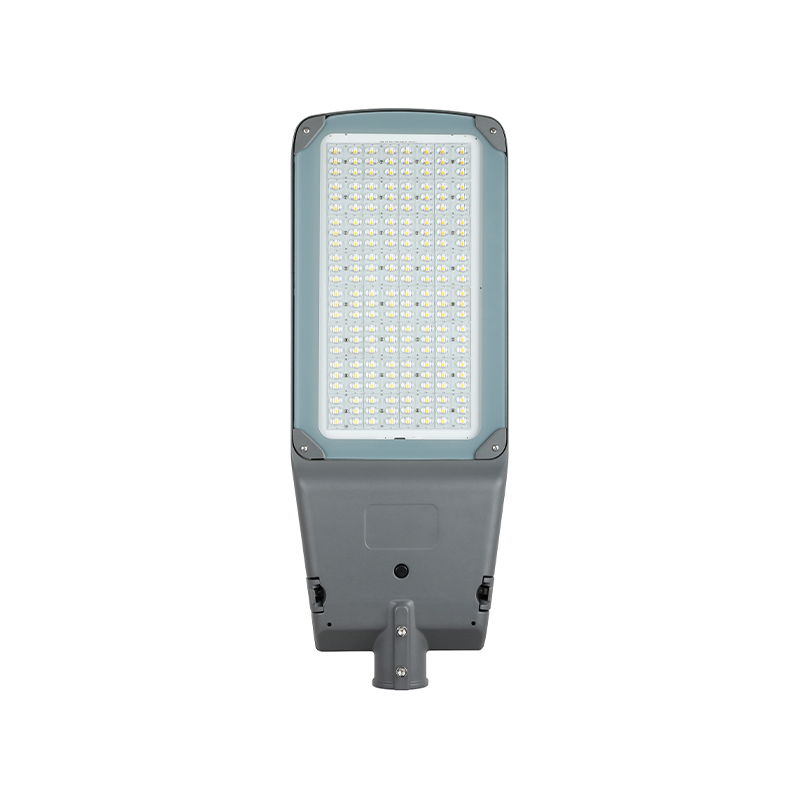

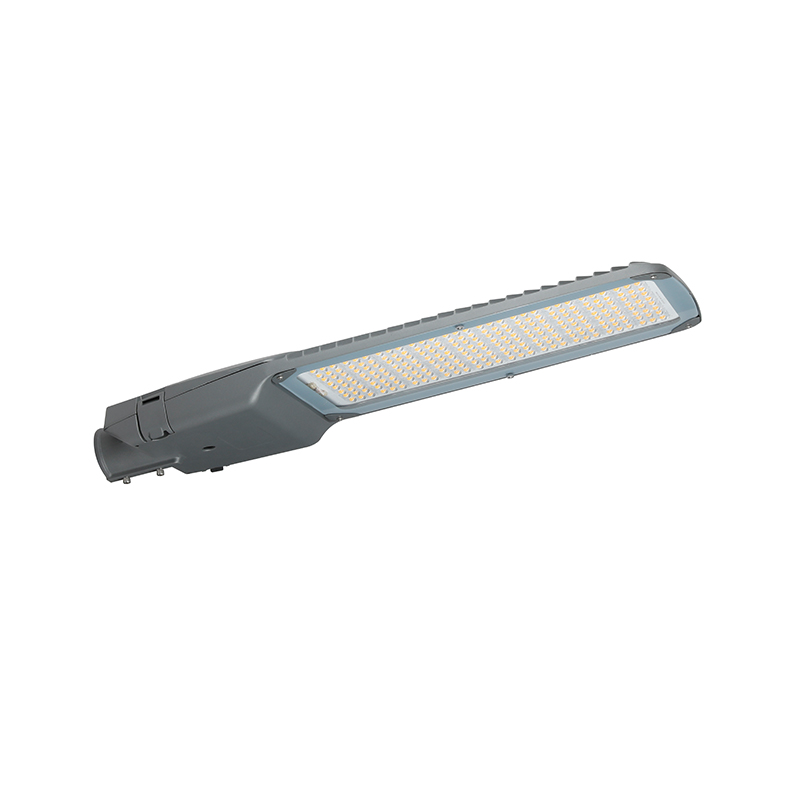

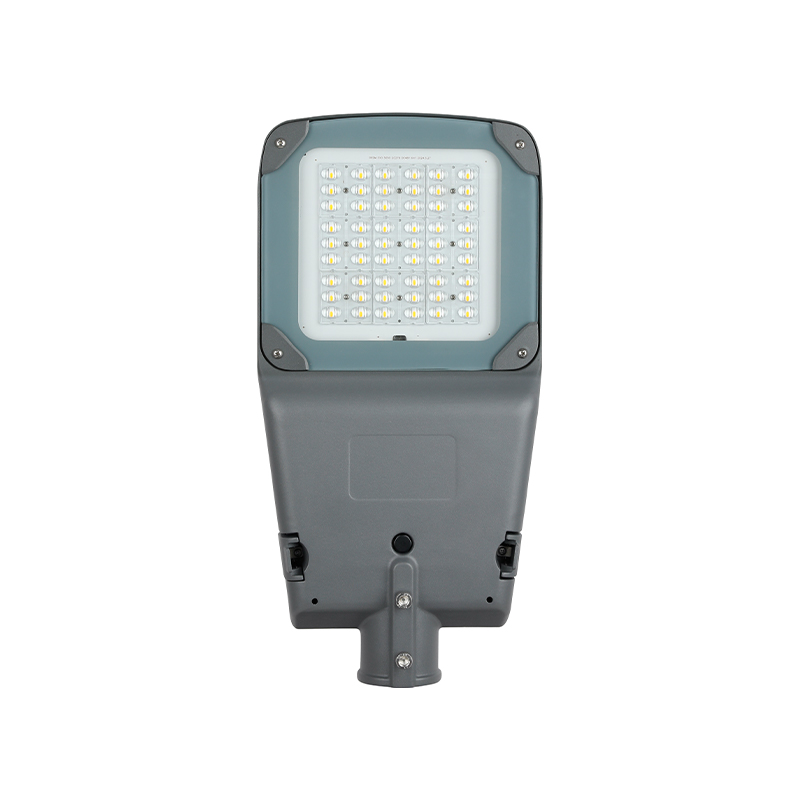

MIRA에는 두 가지 디자인 옵션이 있습니다. 하나는 걸이형 설치용이고 다른 하나는 U자형 브래킷 액세서리용으로 다양한 장면 요구 사항에 유연하게 적응할 수...
특징
1. 도구가 필요 없는 버클 디자인으로 설치 및 유지 관리가 쉽습니다.
2. 하우징은 ADC12 다이캐스팅 알루미늄 소재로 제작되었으며 부식 방지 폴리에스테르 파우더 코팅으로 마감되었습니다.

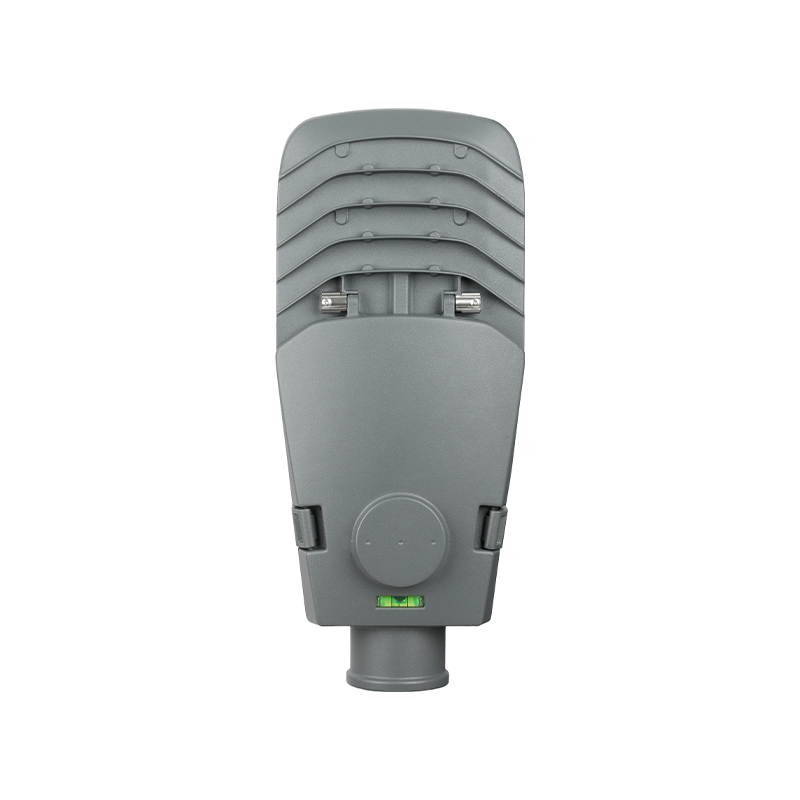

3. 관형 수준기가 장착되어 등기구가 항상 올바른 설치 위치에 있는지 확인합니다.

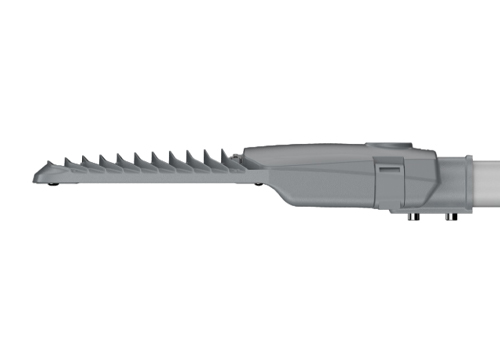

4. 유선형 등기구 본체 디자인과 낮은 바람 저항.
5. 60mm 측면 입구 장착용 고정 마개.
6.IP66 옥외 구조 방수.
7. 광전지/단락 캡/스마트 센서는 요청 시 옵션으로 제공됩니다.
8. 도시 도로, 고속도로, 주거용 도로 등과 같은 옥외 도로 조명 응용 분야에 적합합니다.
열 관리

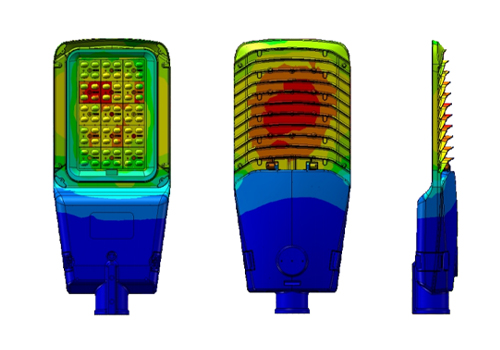

가장 비용 효율적인 솔루션에 도달하기 위해 고급 FEA 기술을 통해 조명 기구 냉각 시스템 및 구조를 최적화합니다.
내부 부품과 외부 부품 사이의 온도 상승을 잘 관리하면 광원의 루멘 유지율이 더욱 높아집니다.

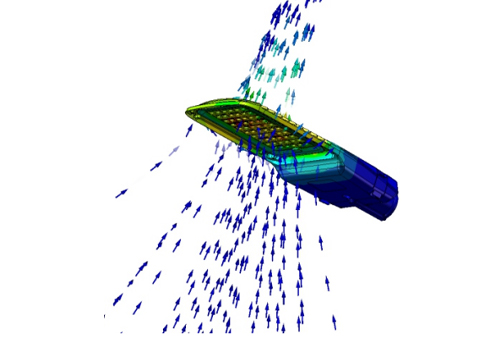

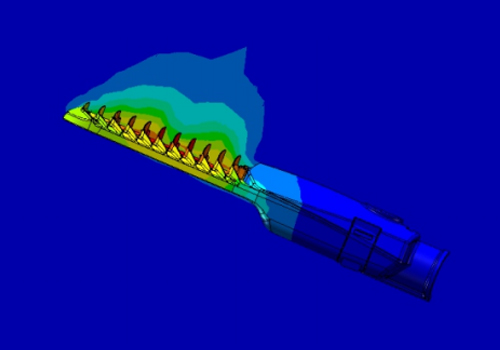

열전도율 | 열공기 대류 |

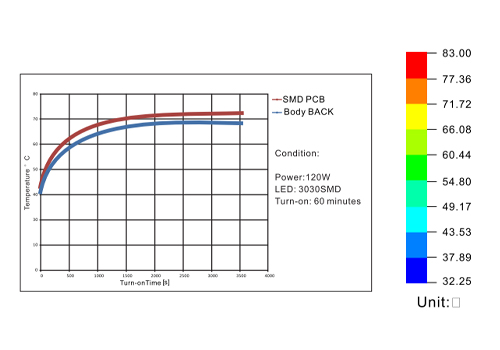

열 효과 환경 | 온도 상승 곡선 |
주요 매개변수

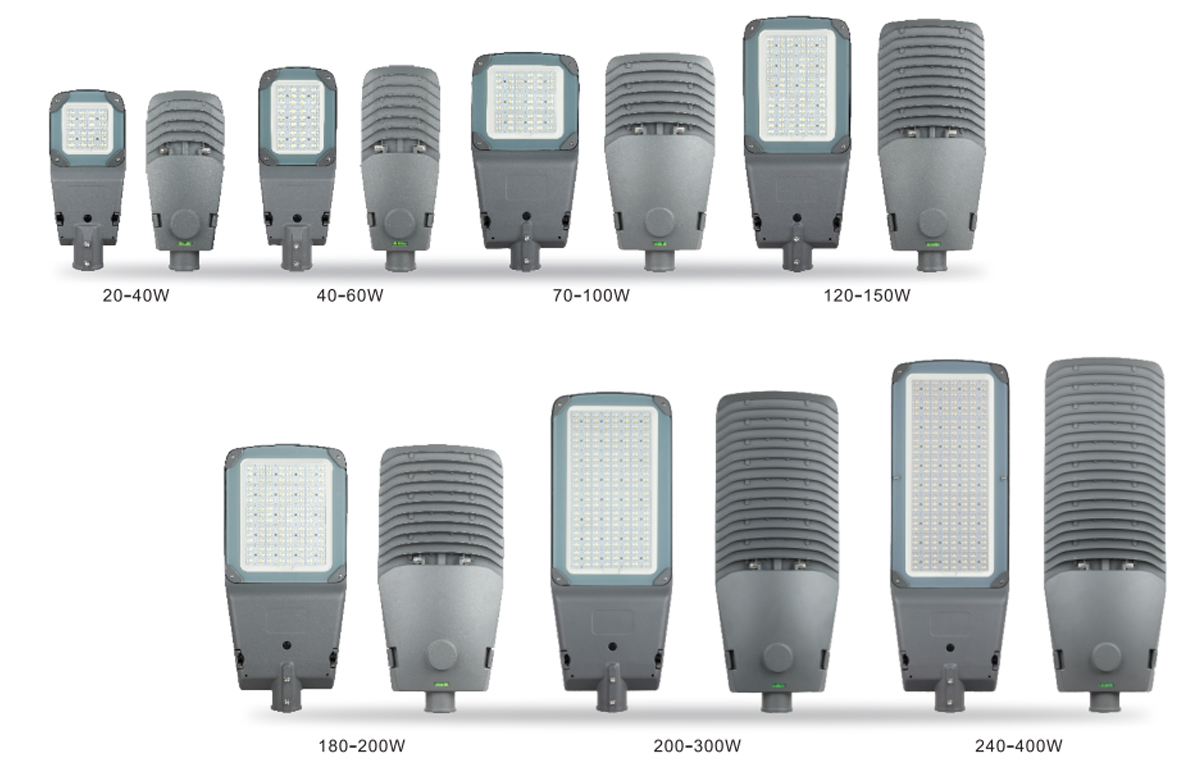

| 모델 | 사바나라이트-M2*2 | SAVANNALITE-M2*3 | SAVANNALITE-M3*3 | SAVANNALITE-M3*5 | SAVANNALITE-M4*5 | SAVANNALITE-M4*8 | SAVANNALITE-M4*10 |
| 힘 | 20-40W | 40-60W | 70W-100W | 120-150W | 180-200W | 200-300W | 240-400W |
| 제품크기(MM) | 445*190*102 | 495*190*102 | 536*270*102 | 637*270*102 | 665*310*112 | 816*310*112 | 918*310*112 |
| 등기구 효능 | 120-170LM/W | ||||||
| 입력 전압 | 100-277V/50-60HZ | ||||||
| 힘 Factor | >0.95 | ||||||
| CCT | 2700-6500K | ||||||
| CRI | >70 | ||||||
| 온도 조절 장치 작동 | -40℃~50℃ | ||||||
| 빔 각도 | T1/T2/T3/70X140° | ||||||
| 하우징 재질 | ADC12 다이캐스트 알루미늄 | ||||||
| 렌즈 재질 | 광학 PC 렌즈 | ||||||
| IP | IP66 | ||||||
| IK | IK09 | ||||||
| 서지 보호 | 10KV/20KV(선택) | ||||||
| 수명 | 50000시간 | ||||||
| 디퓨저 | 5MM 강화 유리 | ||||||
| 극 직경 | 60MM | ||||||
| 설치 | 수평 설치 | ||||||
| 설치 Depth | >110MM | ||||||
| 보증 | 5년 | ||||||

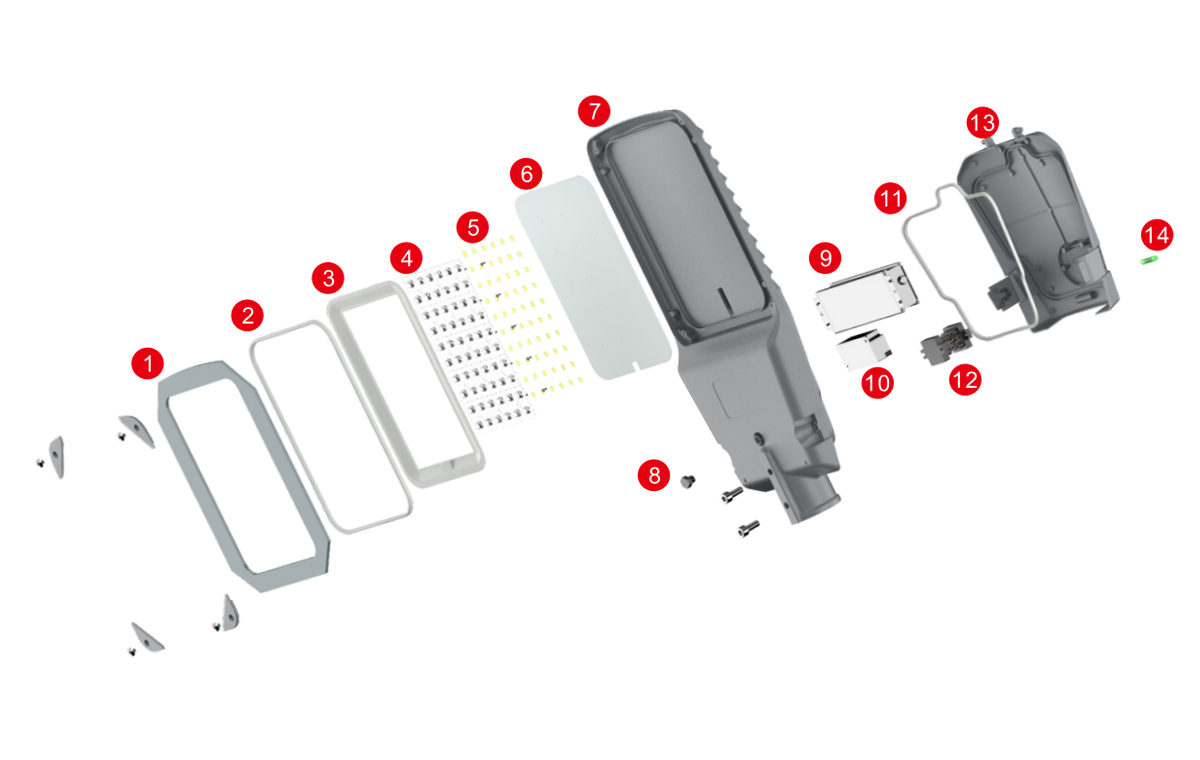

분해도
| 1. 5MM 강화유리 | 6. 고효율 알루미늄 PCB | 11. 방수 실리콘 링 |
| 2. 방수 실리콘 링 | 7. ADC12 다이캐스팅 알루미늄 바디 | 12. 전원 차단기 |
| 3. Nano-PC 반사경 | 8. 호흡 밸브 | 13. ADC12 다이캐스팅 알루미늄 전원 공급 장치 커버 |
| 4. TIR 광학 PC 렌즈 | 9. LED 전원 공급 장치 | 14. 관형 수준기 |
| 5. 하이 레멘 LED 칩 | 10. 서지 보호기(10KV/20KV 옵션) |

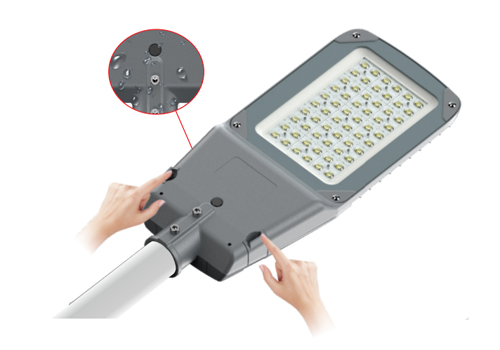

| 호흡 밸브는 응축 및 오염을 효과적으로 줄이고 신속한 압력 균형 및 방출을 제공합니다. |

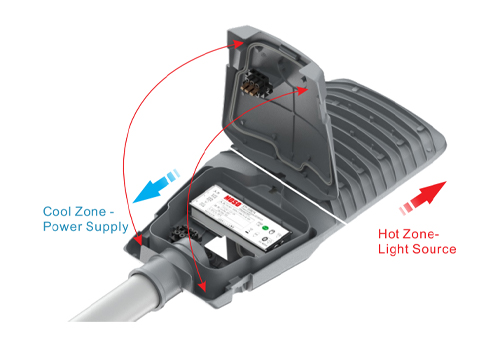

| 도구가 필요 없는 버클 디자인 ·열칸과 전기칸이 분리된 디자인입니다. ·전원 차단기가 장착되어 있어 덮개가 열리면 자동으로 전원이 꺼집니다. ·광전지/단락 캡/스마트 센서는 요청 시 옵션으로 제공됩니다. | |

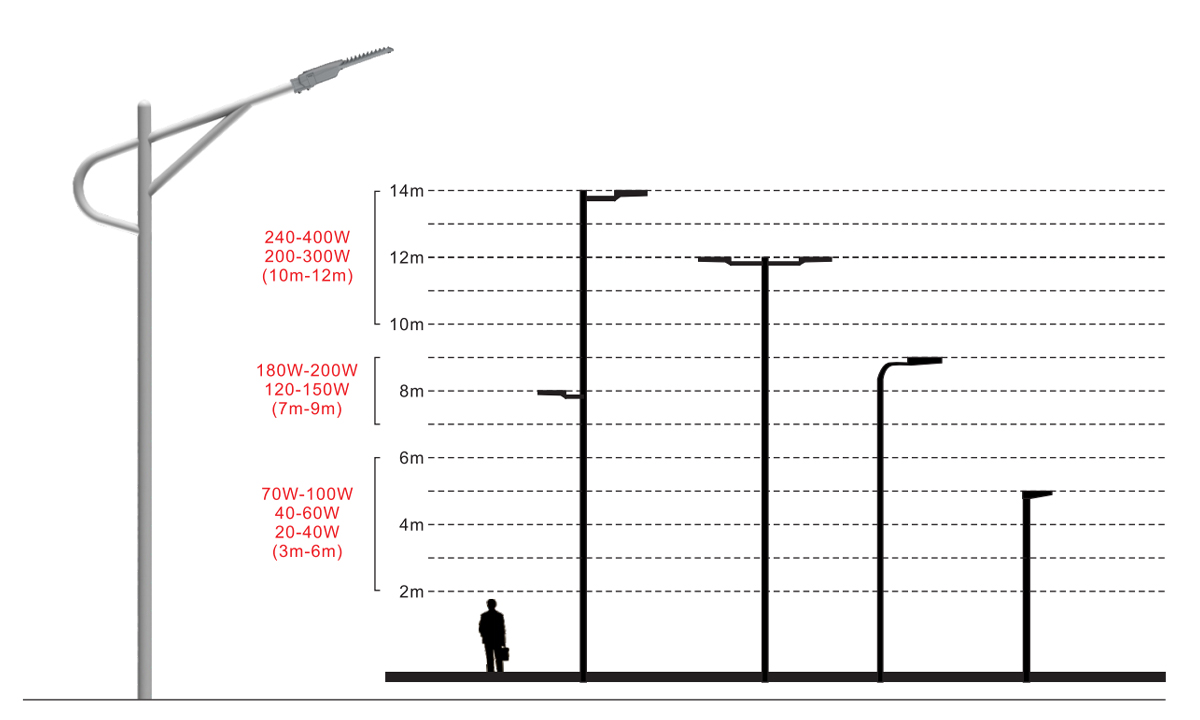

애플리케이션
도시 도로, 고속도로, 주거 도로 등과 같은 실외 도로 조명 시나리오에 적합합니다.

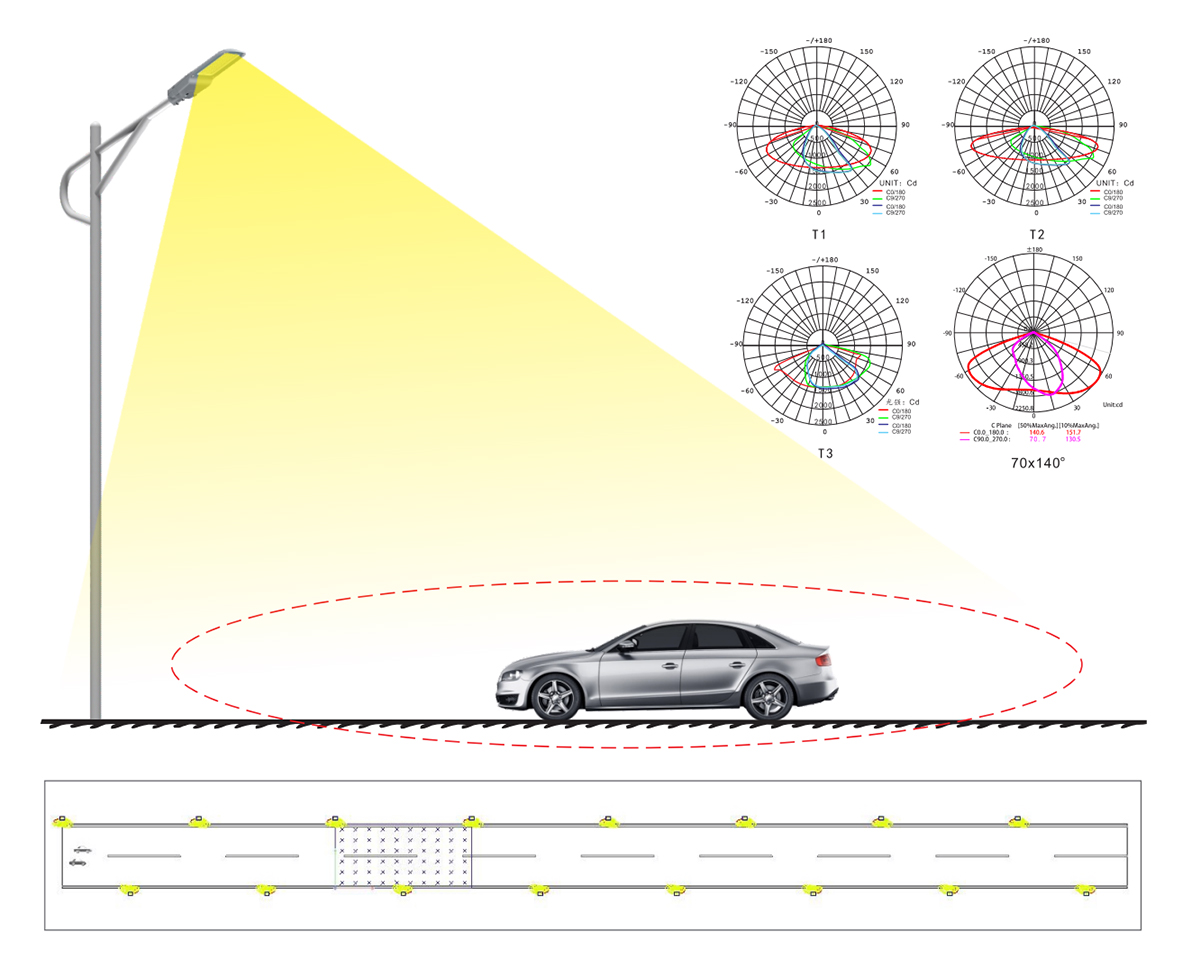

광학
기술 지원: 공간의 길이, 너비, 높이 및 사용 용도를 알려주십시오.
우리는 DlALUX 시뮬레이션을 수행하고 프로젝트의 조명기구 수량을 계산하는 엔지니어 팀을 보유하고 있습니다.
IES 파일은 요청 시 제공됩니다.

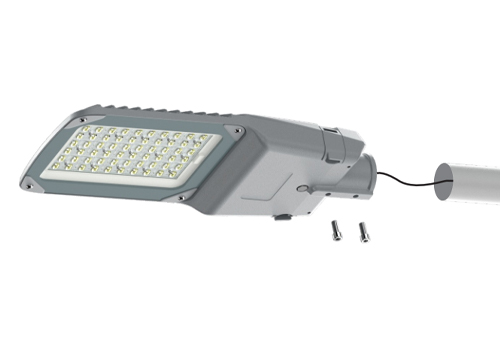

설치
수평 설치 | 완료-수평 설치 |

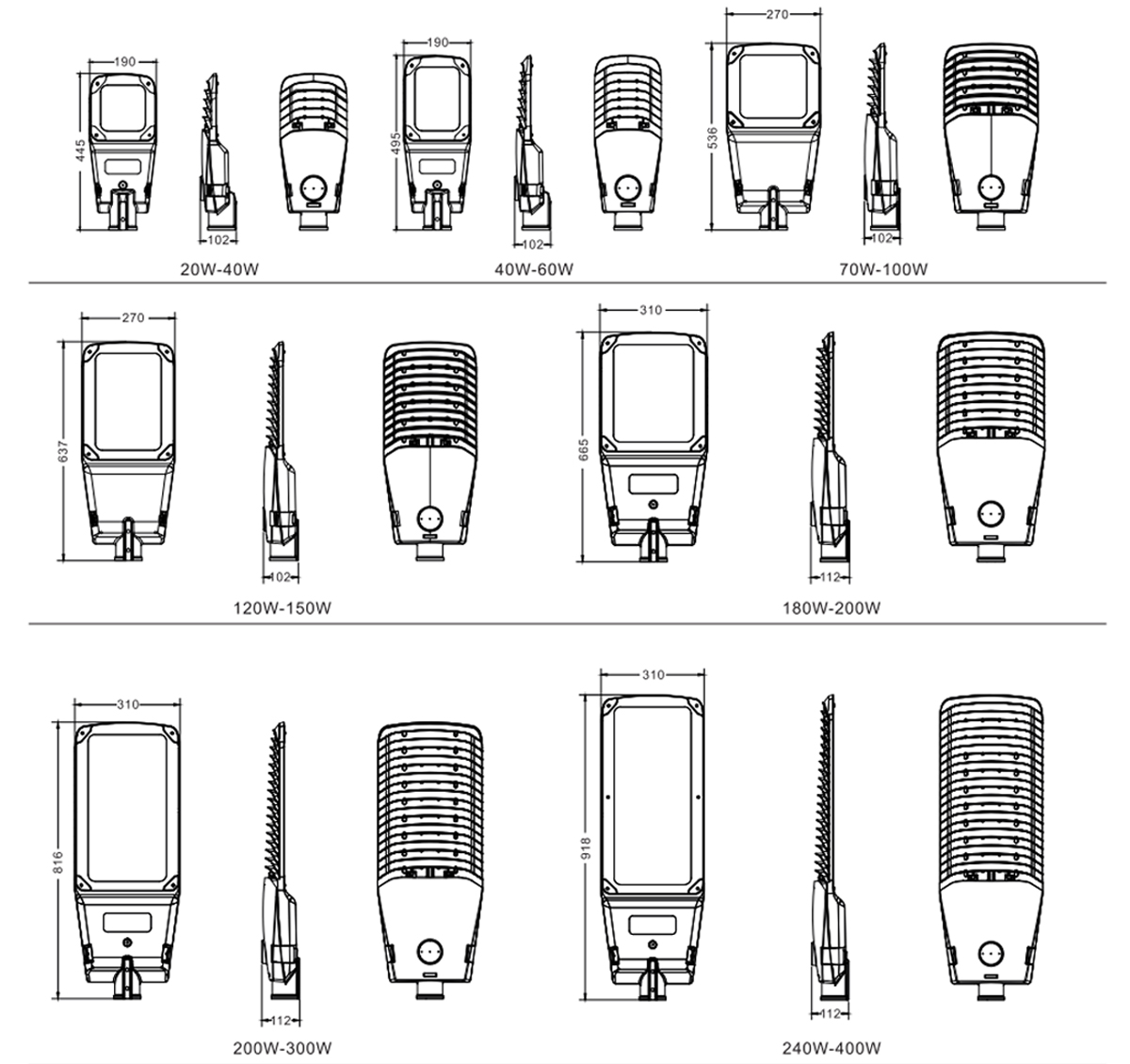

전체 치수 도면
단위: MM
포장 매개변수
| 모델 | 사바나라이트-M2*2 | SAVANNALITE-M2*3 | SAVANNALITE-M3*3 | SAVANNALITE-M3*5 | SAVANNALITE-M4*5 | SAVANNALITE-M4*8 | SAVANNALITE -M4*10 |
| 힘 | 20-40W | 40-60W | 70W-100W | 120-150W | 180-200W | 200-300W | 240-400W |
| 수량 | 1PCS | 1PCS | 1PCS | 1PCS | 1PCS | 1PCS | 1PCS |
| 판지 크기(MM) | 460*200*140 | 510*200*140 | 550*280*140 | 650*280*140 | 680*315*140 | 830*315*140 | 930*315*140 |
| 북서(KG) | 2.7 | 3 | 4.3 | 5.1 | 6 | 7.4 | 8.4 |
| GW(KG) | 3 | 3.3 | 4.7 | 5.6 | 6.6 | 8.1 | 9.2 |
| 20GP | 2174PCS | 1961PCS | 1299PCS | 1099PCS | 934PCS | 765PCS | 683PCS |
| 40GP | 4503PCS | 4062PCS | 2690PCS | 2276PCS | 1934PCS | 1585PCS | 1414PCS |
| 40HQ | 5280PCS | 4762PCS | 3154PCS | 2669PCS | 2268PCS | 1858PCS | 1658PCS |
설치 SUGGESTIONS
주의사항
1. 설치는 반드시 전문 전기 기술자에 의해 이루어져야 합니다.
2. 제품을 분해하지 마십시오. 위험할 수도 있습니다.
3. 눈이 다칠 수 있으므로 전원이 켜진 상태에서 등기구를 직접 쳐다보지 마십시오.
4. 실외에서 사용하기 위해 전기에 연결하는 경우 케이블에 방수 처리가 되어 있어야 합니다.
