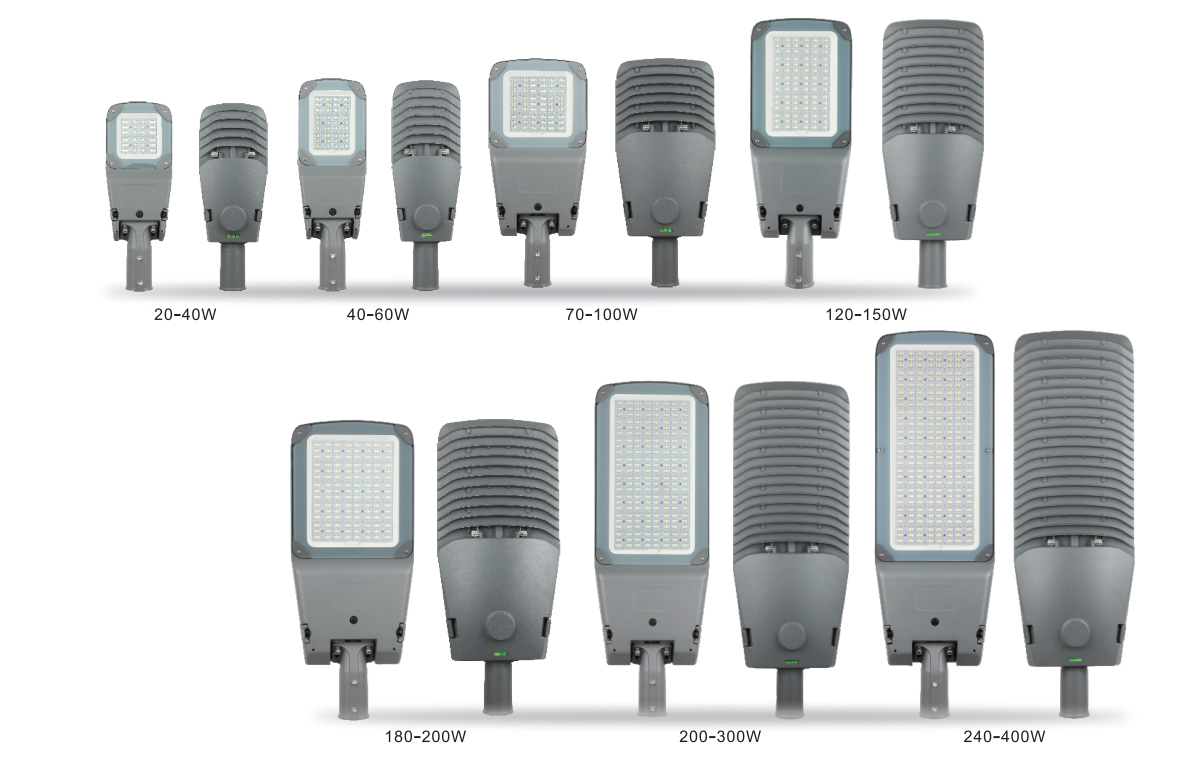

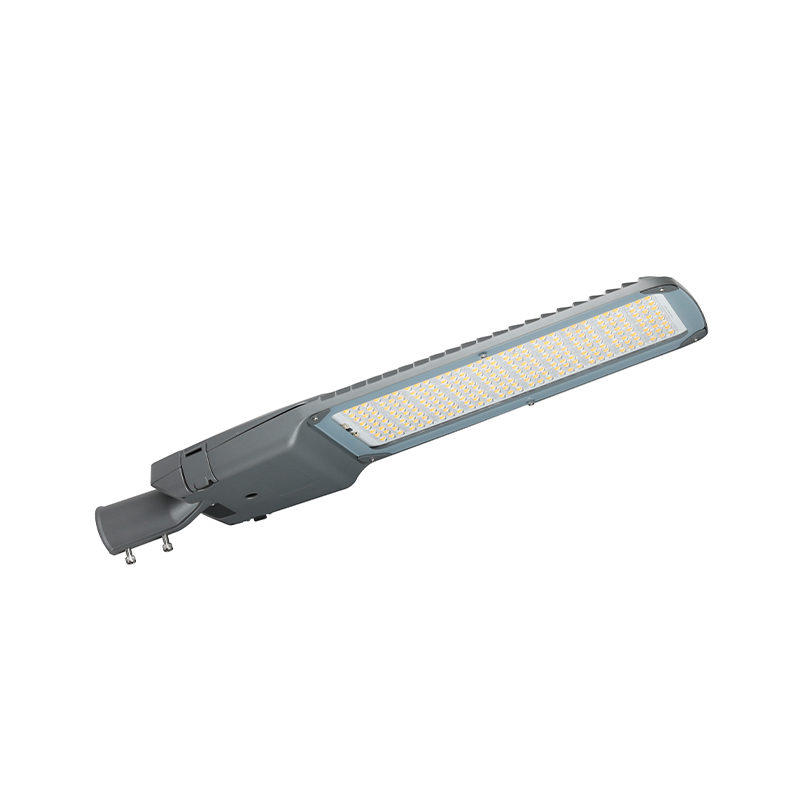

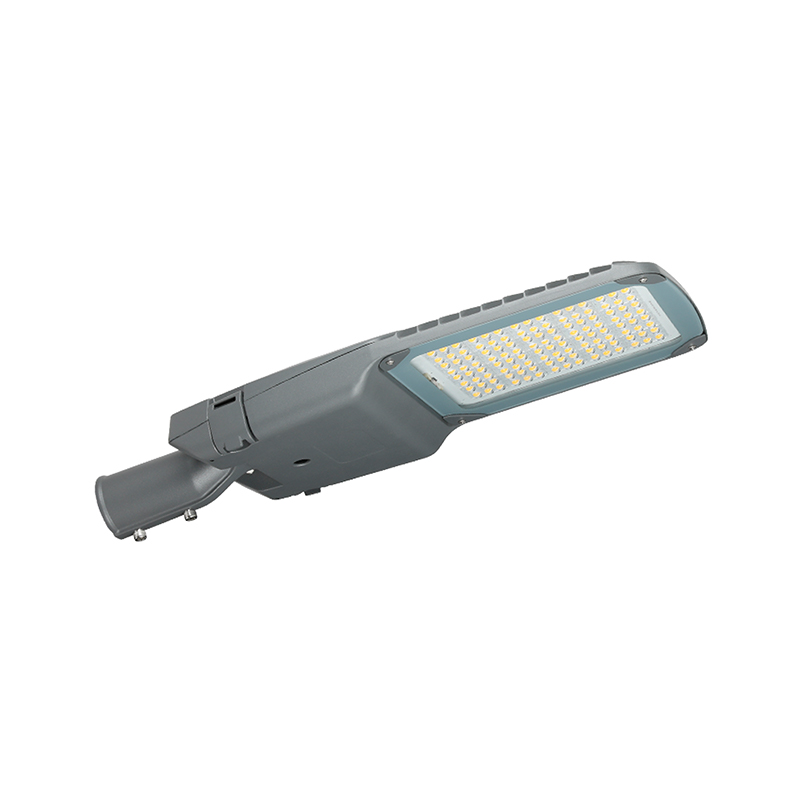

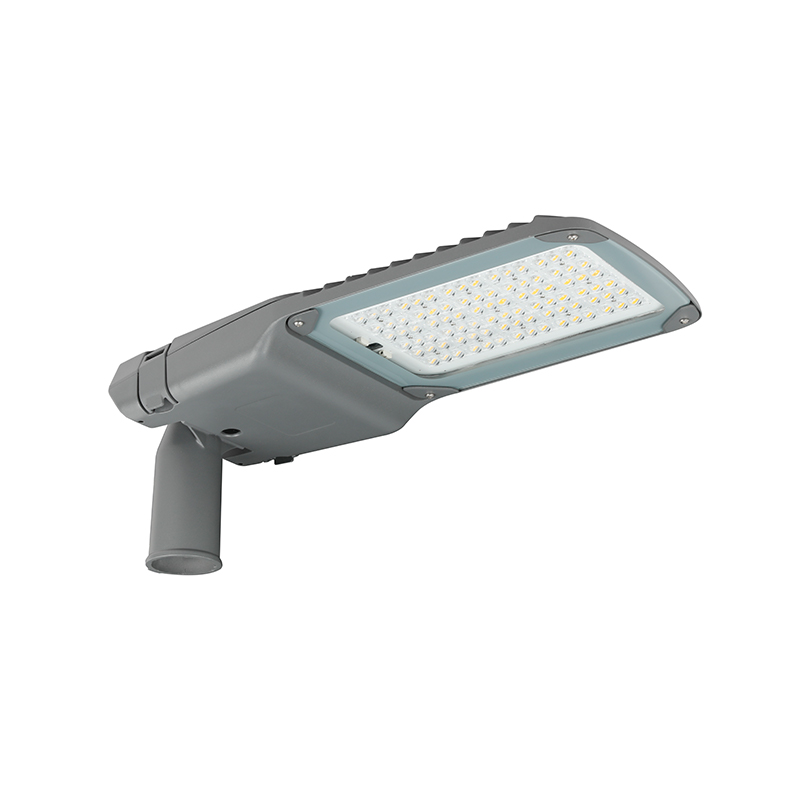

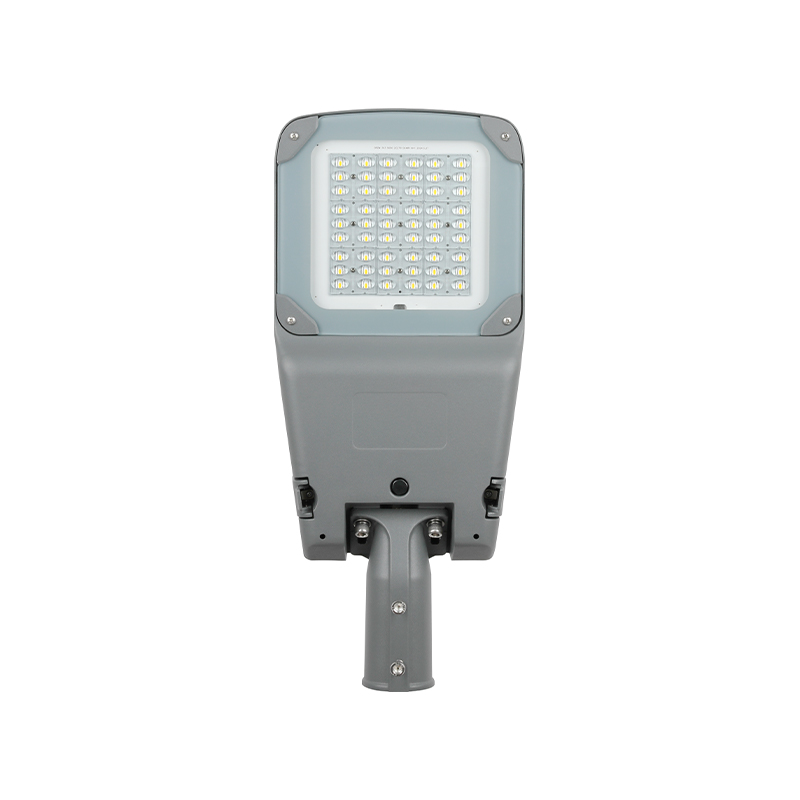

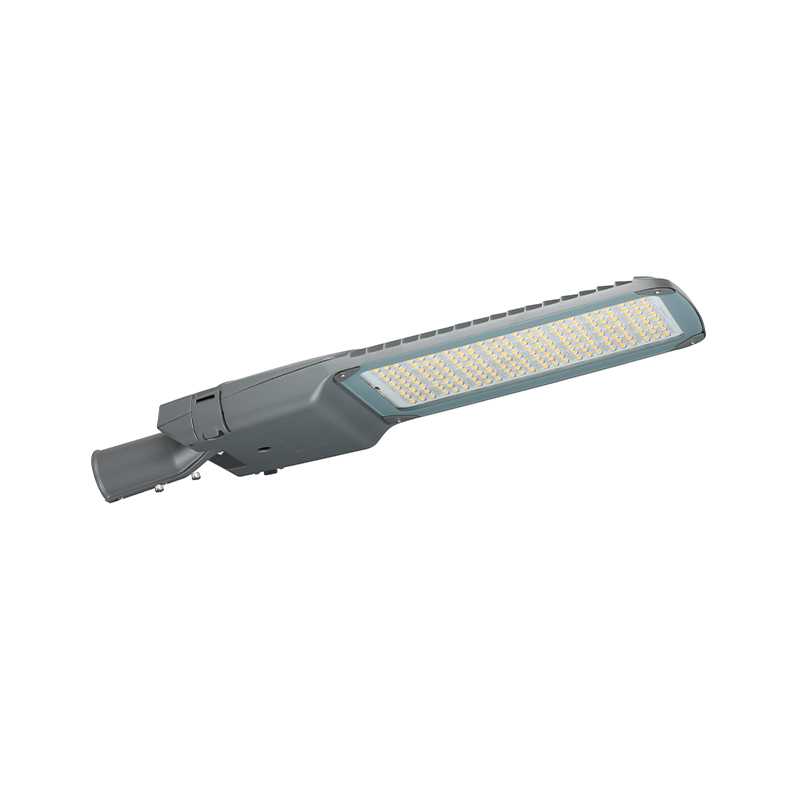

SPARK는 다양한 프로젝트의 요구 사항을 충족하기 위해 세 가지 크기를 제공하므로 유연성과 비용 효율성이 향상됩니다. 이 디자인은 소규모 프로젝트뿐만 아니...
특징
1. 도구가 필요 없는 버클 디자인으로 설치 및 유지 관리가 쉽습니다.
2. 하우징은 ADC12 다이캐스팅 알루미늄 소재로 제작되었으며 내부식성 폴리에스테르 파우더 코팅으로 마감되었습니다.

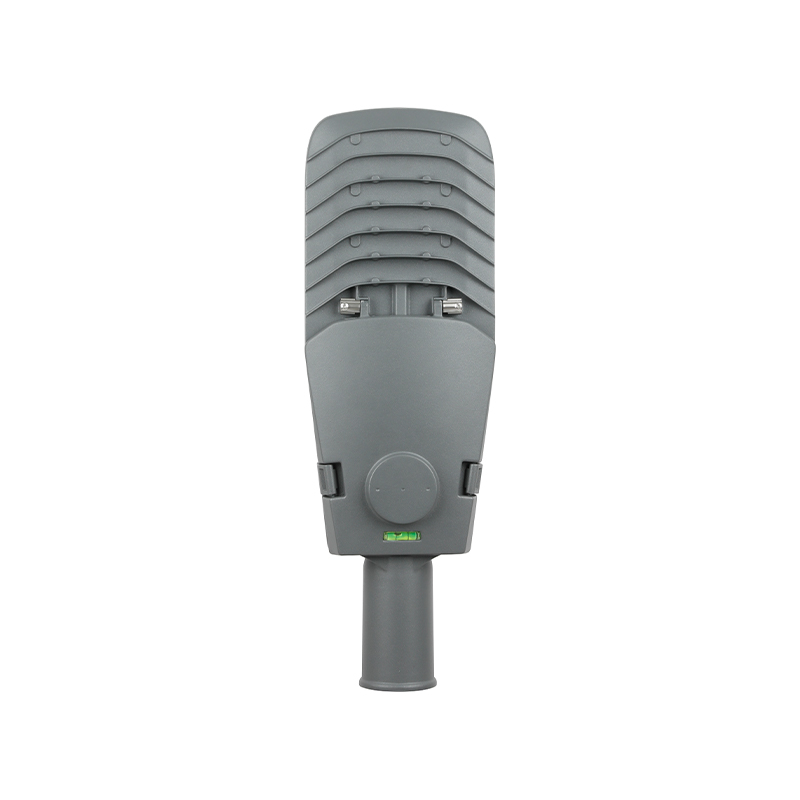

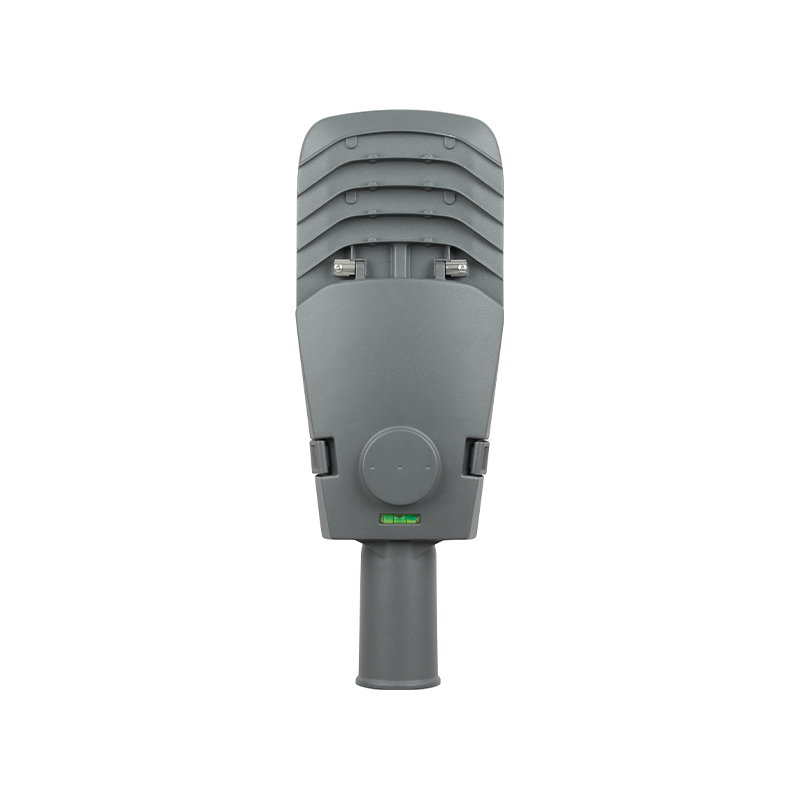

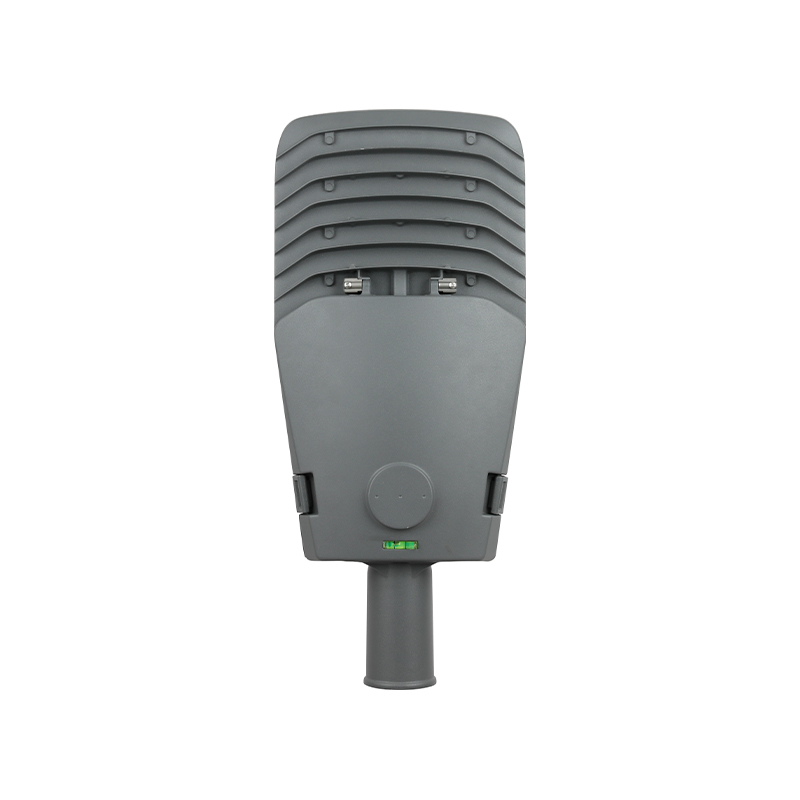

3. 관형 수준기를 갖추고 있어 등기구가 항상 올바른 설치 위치에 있도록 보장합니다.
4. 스피곳 각도는 15°씩 조정 가능합니다.
5. 수직 설치/수평 설치의 두 가지 설치 방법이 있습니다.
6.IP66 옥외 구조 방수.
7. 광전지/단락 캡/스마트 센서는 요청 시 옵션으로 제공됩니다.
8. 도시 도로, 고속도로, 주거 도로 등과 같은 옥외 도로 조명 응용 분야에 적합합니다.

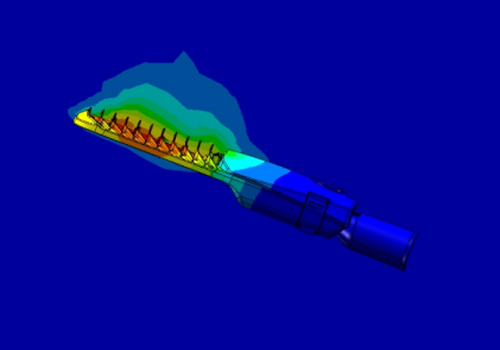

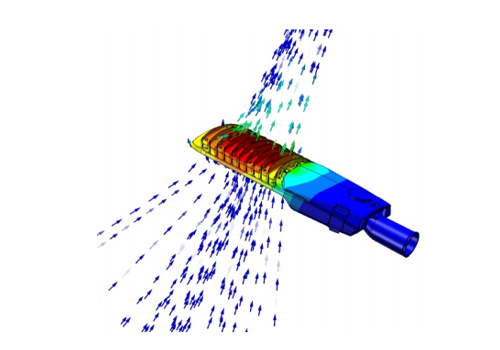

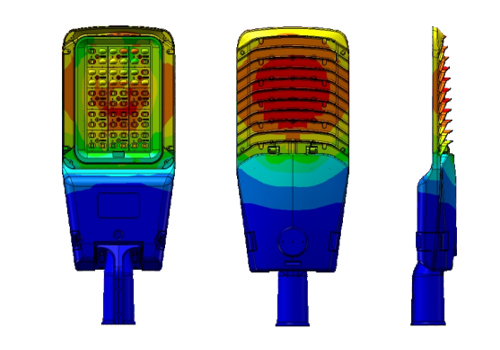

열 관리
가장 비용 효율적인 솔루션에 도달하기 위해 고급 FEA 기술을 통해 조명 기구 냉각 시스템 및 구조를 최적화합니다. 내부 부품과 외부 부품 사이의 온도 상승을 잘 관리하면 광원의 루멘 유지율이 더욱 높아집니다.
| |
| 열전도율 | 열공기 대류 |
| |

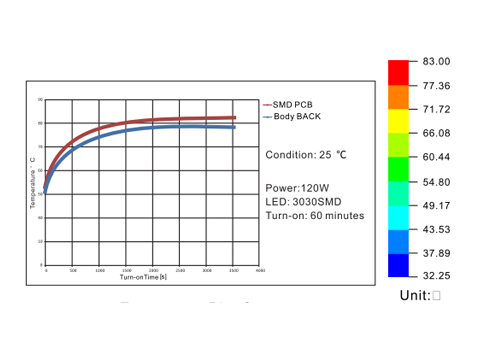

| 열 효과 환경 | 온도 상승 곡선 |
| 모델 | 사바나-M2*2 | 사바나-M2*3 | 사바나-M3*3 | 사바나-M3*5 | 사바나-M4*5 | 사바나4*8 | SAVANNAMM4*10 |
| 힘 | 20-40W | 40-60W | 70W-100W | 120-150W | 180-200W | 200-300W | 240-400W |
| 제품크기(MM) | 529*190*102 | 580*190*102 | 617*270*107 | 718*270*107 | 746*310*115 | 897*310*115 | 998*310*115 |
| 등기구 효능 | 120-170LM/W | ||||||
| 입력 전압 | 100-277V/50-60HZ | ||||||
| 힘 Factor | >0.95 | ||||||
| CCT | 2700-6500K | ||||||
| CRI | >70 | ||||||
| 운영 중 온도 | -40℃~50℃ | ||||||
| 빔 각도 | T1/T2/T3/70X140° | ||||||
| 하우징 재질 | ADC12 다이캐스트 알루미늄 | ||||||
| 렌즈 재질 | 광학 PC 렌즈 | ||||||
| IP | IP66 | ||||||
| IK | IK09 | ||||||
| 서지 보호 | 10KV/20KV(선택) | ||||||
| 수명 | 50000시간 | ||||||
| 디퓨저 | 5MM 강화 유리 | ||||||
| 극 직경 | 선택 50MM/60MM/76MM | ||||||
| 설치 | 수직 설치/수평 설치 | ||||||
| 설치 Depth | >120MM | ||||||
| 보증 | 5년 | ||||||

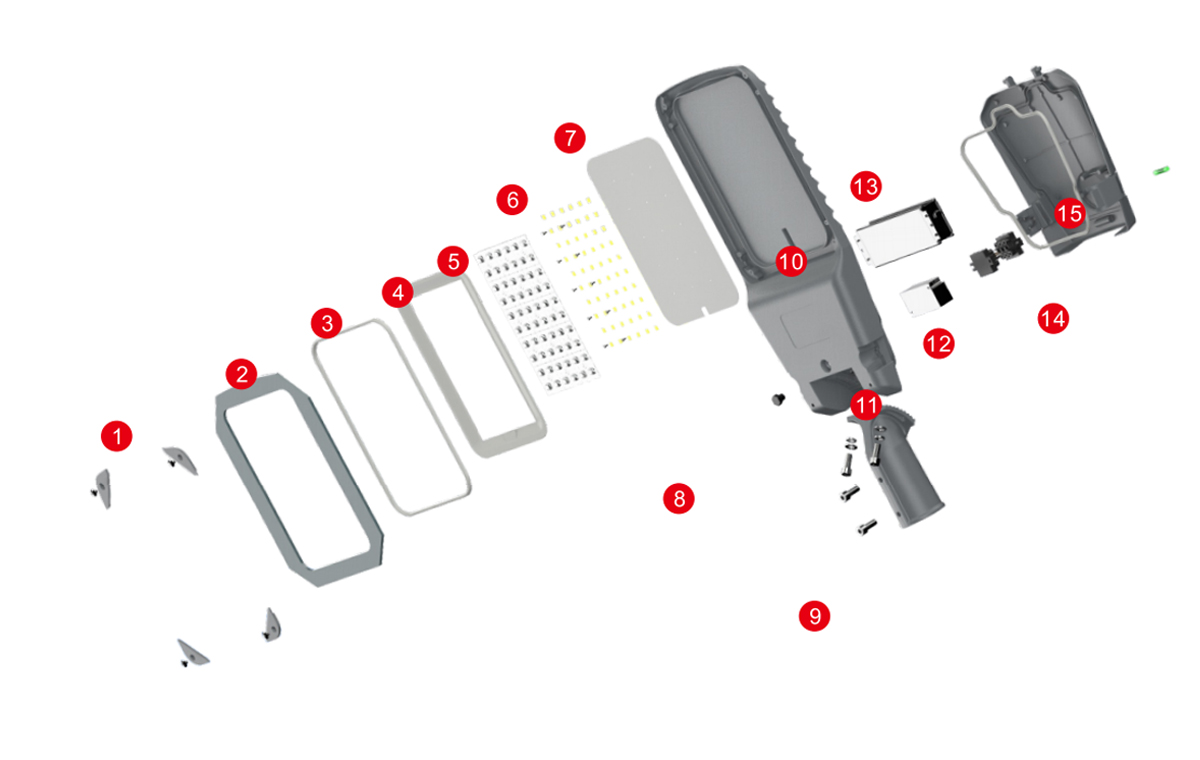

| 1.5MM 강화유리 | 6. 고효율 알루미늄 PCB | 11.서지 보호기(선택 10KV/20KV) |
| 2. 방수 실리콘 링 | 7.ADC12 다이캐스팅 알루미늄 바디 | 12. 전원 차단기 |
| 3. Nano-PC 반사판 | 8. 호흡 밸브 | 13. 방수 실리콘 링 |
| 4. TIR 광학 PC 렌즈 | 9. 조정 가능한 꼭지 ±15° | 14. ADC12 다이캐스팅 알루미늄 전원 공급 장치 커버 |
| 5. 하이 레멘 LED 칩 | 10. LED 전원 공급 장치 | 15. 관형 수준기 |

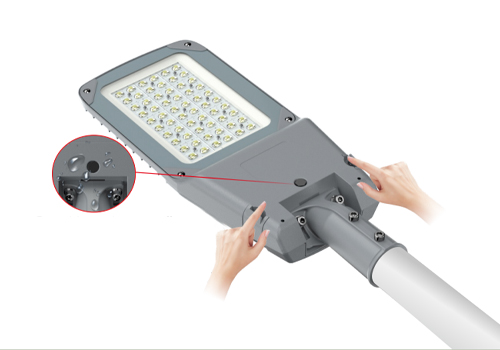

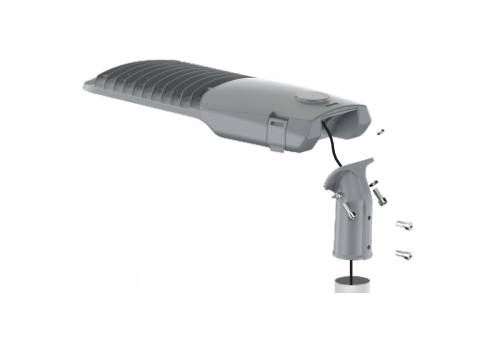

도구가 필요 없는 버클 디자인

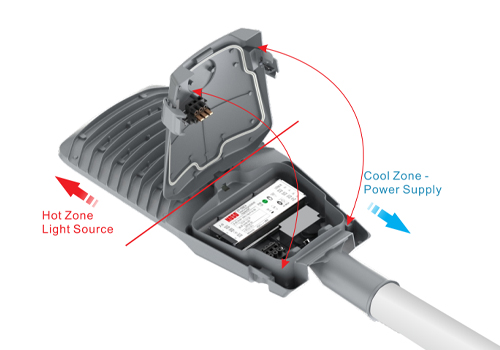

| ·열칸과 전기칸이 분리된 디자인입니다. ·전원 차단기가 장착되어 있어 덮개가 열리면 자동으로 전원이 꺼집니다. ·광전지/단락 캡/스마트 센서는 요청 시 옵션으로 제공됩니다. |
| 호흡 밸브는 응축 및 오염을 효과적으로 줄일 수 있습니다. 신속한 압력 균형 조정 및 해제. | |

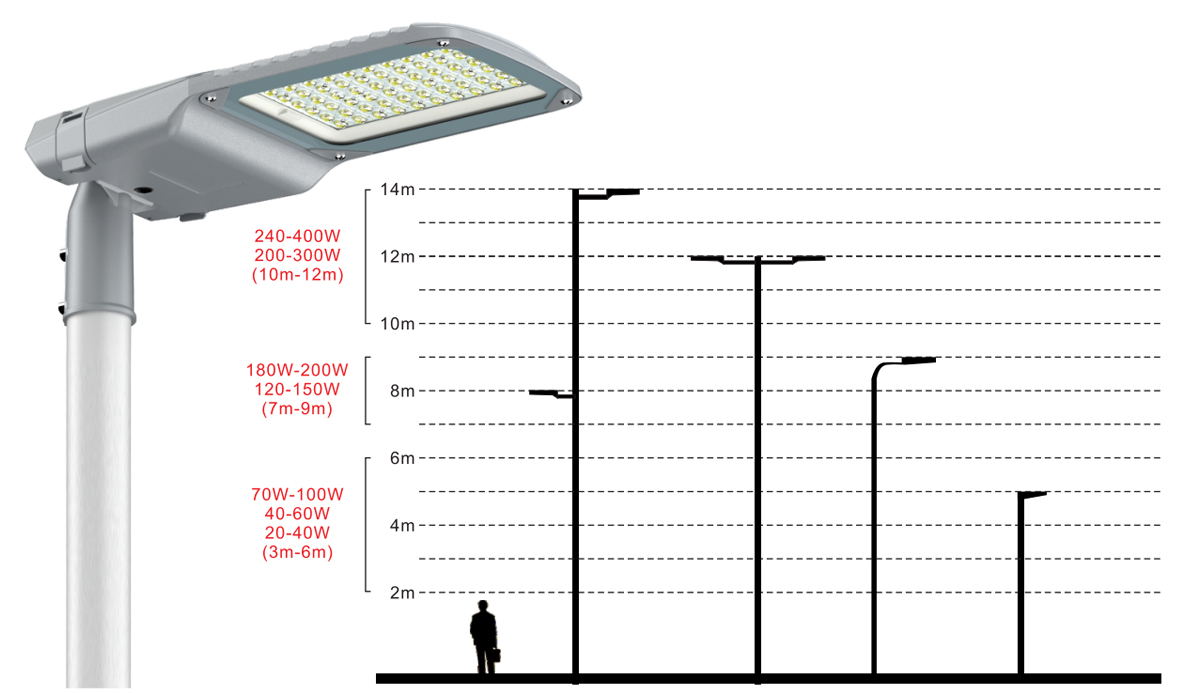

애플리케이션
도시 도로, 고속도로, 주거 도로 등과 같은 실외 도로 조명 시나리오에 적합합니다.

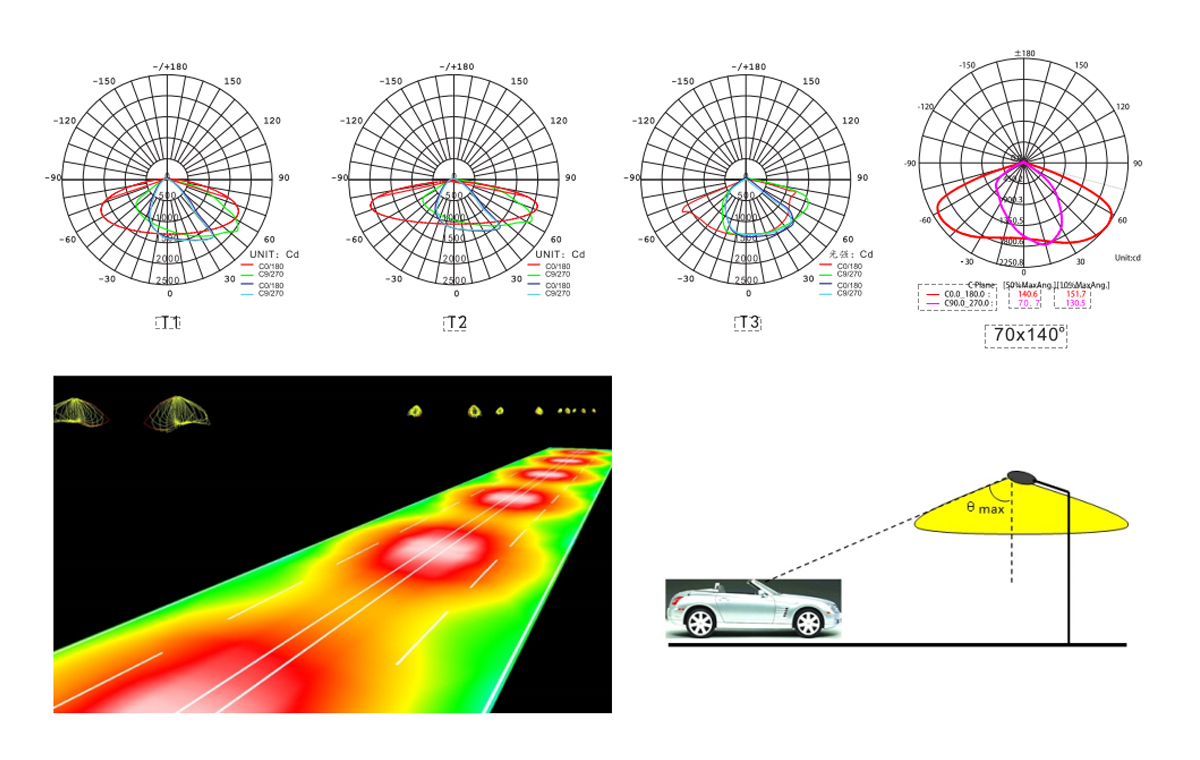

광학
·기술지원 : 공간의 길이, 너비, 높이 및 용도를 알려주세요.
·우리는 DlALUX 시뮬레이션을 수행하고 귀하의 프로젝트에 대한 조명기구 수량을 계산하는 엔지니어 팀을 보유하고 있습니다.
·IES 파일은 요청 시 제공됩니다.

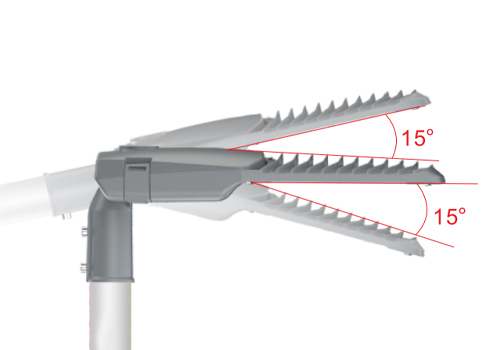

각도 조절 가능
수평 | 수직 | |
설치

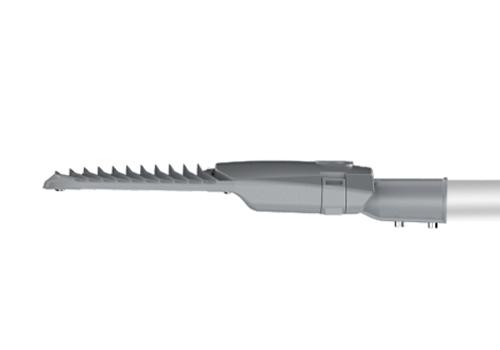

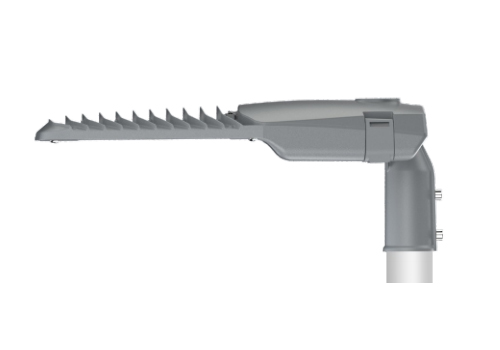

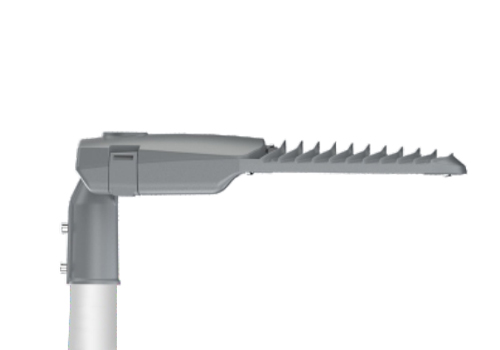

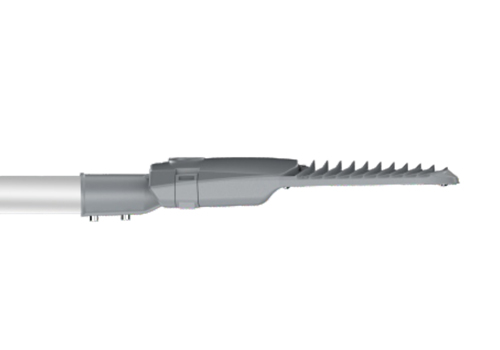

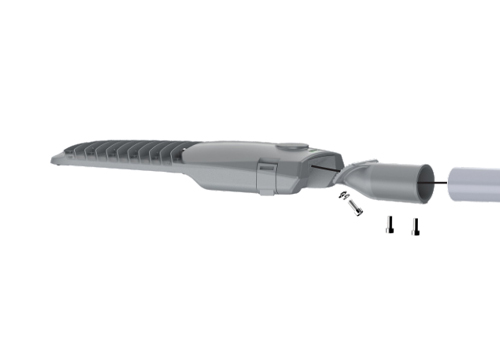

수평 installation | 수직 installation |
완료-수평 설치 | 완성-수직 설치 |

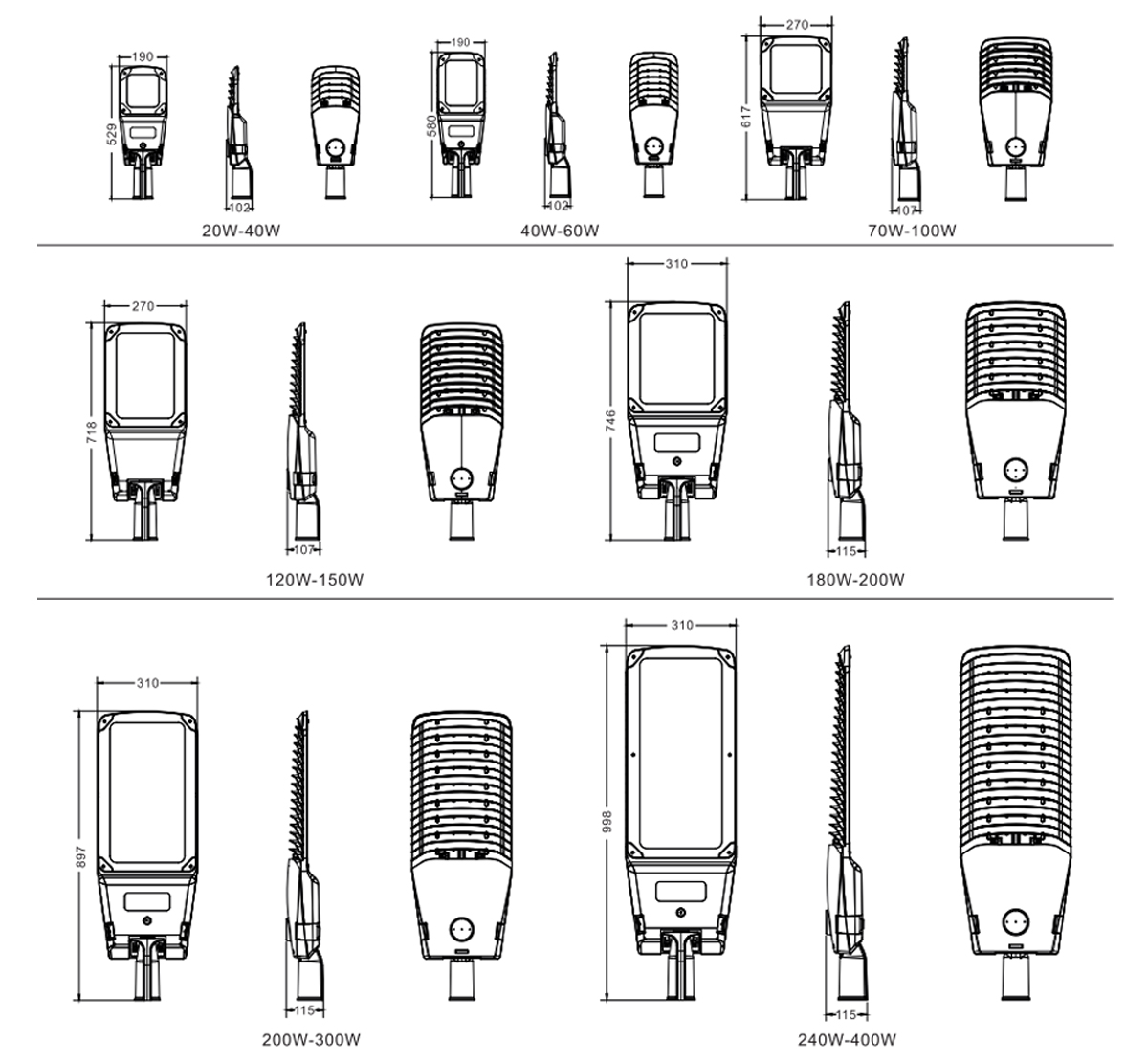

전체 치수 도면
단위:MM
포장 매개변수
| 모델 | 사바나-M2*2 | 사바나-M2*3 | 사바나-M3*3 | 사바나-M3*5 | 사바나-M4*5 | 사바나-M4*8 | 사바나-M4*10 |
| 힘 | 20-40W | 40-60W | 70W-100W | 120-150W | 180-200W | 200-300W | 240-400W |
| 수량 | 1PCS | 1PCS | 1PCS | 1PCS | 1PCS | 1PCS | 1PCS |
| 판지 크기(MM) | 540*200*140 | 590*200*140 | 630*280*140 | 730*280*140 | 760*315*140 | 910*315*140 | 1010*315*140 |
| 북서(KG) | 3 | 3.3 | 4.6 | 5.4 | 6.3 | 7.7 | 8.7 |
| GW(KG) | 3.3 | 3.6 | 5 | 5.9 | 6.9 | 8.4 | 9.5 |
| 20GP | 1852PCS | 1695PCS | 1134PCS | 978PCS | 835PCS | 698PCS | 629PCS |
| 40GP | 3836PCS | 3511PCS | 2349PCS | 2027PCS | 1731PCS | 1445PCS | 1302PCS |
| 40HQ | 4497PCS | 4116PCS | 2753PCS | 2376PCS | 2029PCS | 1694PCS | 1527PCS |
설치 SUGGESTIONS
주의:
1. 설치는 반드시 전문 전기 기술자에 의해 이루어져야 합니다.
2. 제품을 분해하지 마십시오. 위험할 수도 있습니다.
3. 눈이 다칠 수 있으므로 전원이 켜진 상태에서 등기구를 직접 쳐다보지 마십시오.
4. 실외에서 사용하기 위해 전기에 연결하는 경우 케이블에 방수 처리가 되어 있어야 합니다.
